Manuel en ligne RFEM | Surfaces

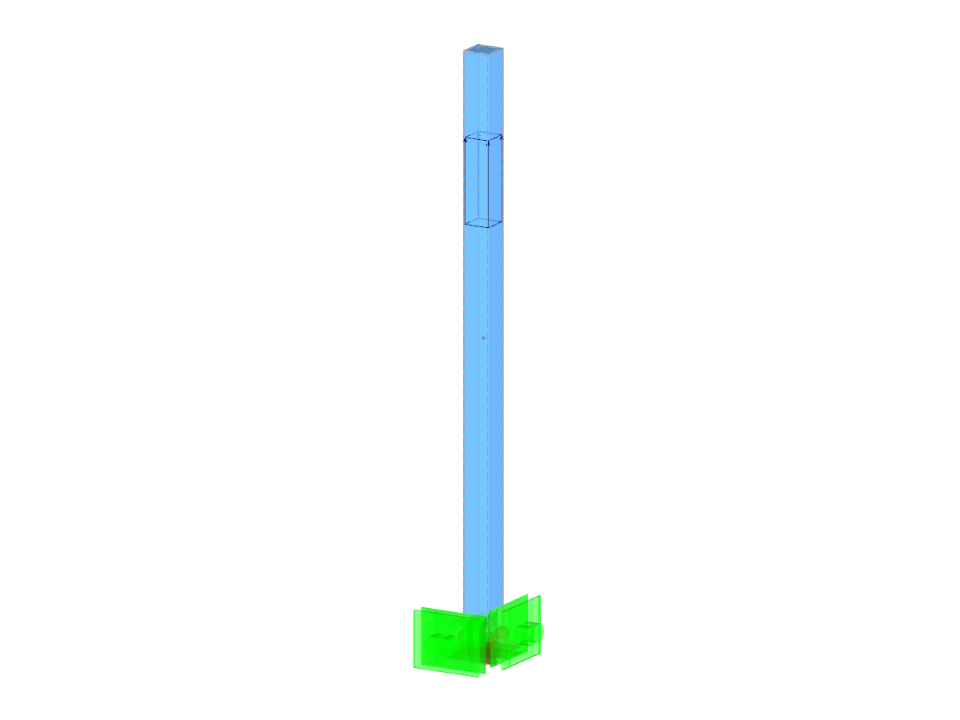

Un porte-à-faux avec des fibres qui ne s'étendent pas en direction de l'axe de la poutre à partir d'une section carrée avec une pression de traction. Calcul de la flèche maximale.
Exemple de vérification 000007 | 1
| Nombre de nœuds | 8 |
| Nombre de lignes | 12 |
| Nombre de surfaces | 6 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,050 x 0,050 x 1,000 m |
| Version du logiciel | 5.03.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
