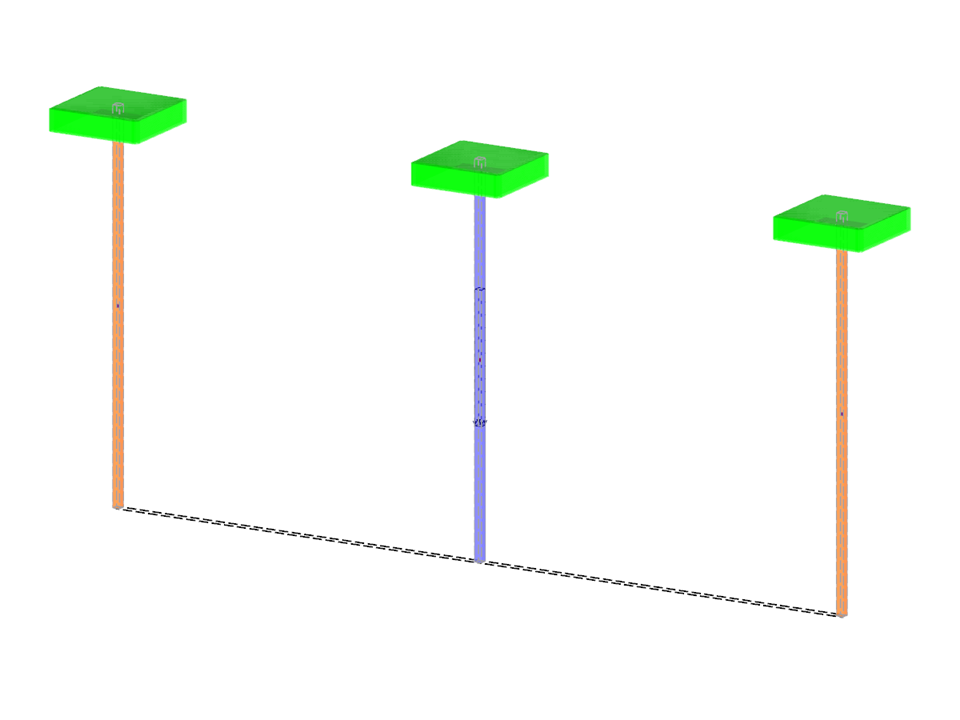

Une structure en treillis composée de trois tiges - une en acier et deux en cuivre - est reliée par une barre rigide. La structure est chargée par une force concentrée et par une différence de température. Déterminez la flèche totale de la structure tout en négligeant le poids propre.
Exemple de vérification 000076 | 4
| Nombre de nœuds | 24 |
| Nombre de lignes | 40 |
| Nombre de barres | 10 |
| Nombre de surfaces | 18 |
| Nombre de solides | 3 |
| Nombre de cas de charge | 1 |
| Poids total | 0,001 t |
| Cotation fonctionnelle | 1,010 x 0,010 x 0,500 m |
| Version du logiciel | 5.10.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
