Manuel en ligne RFEM | Surfaces

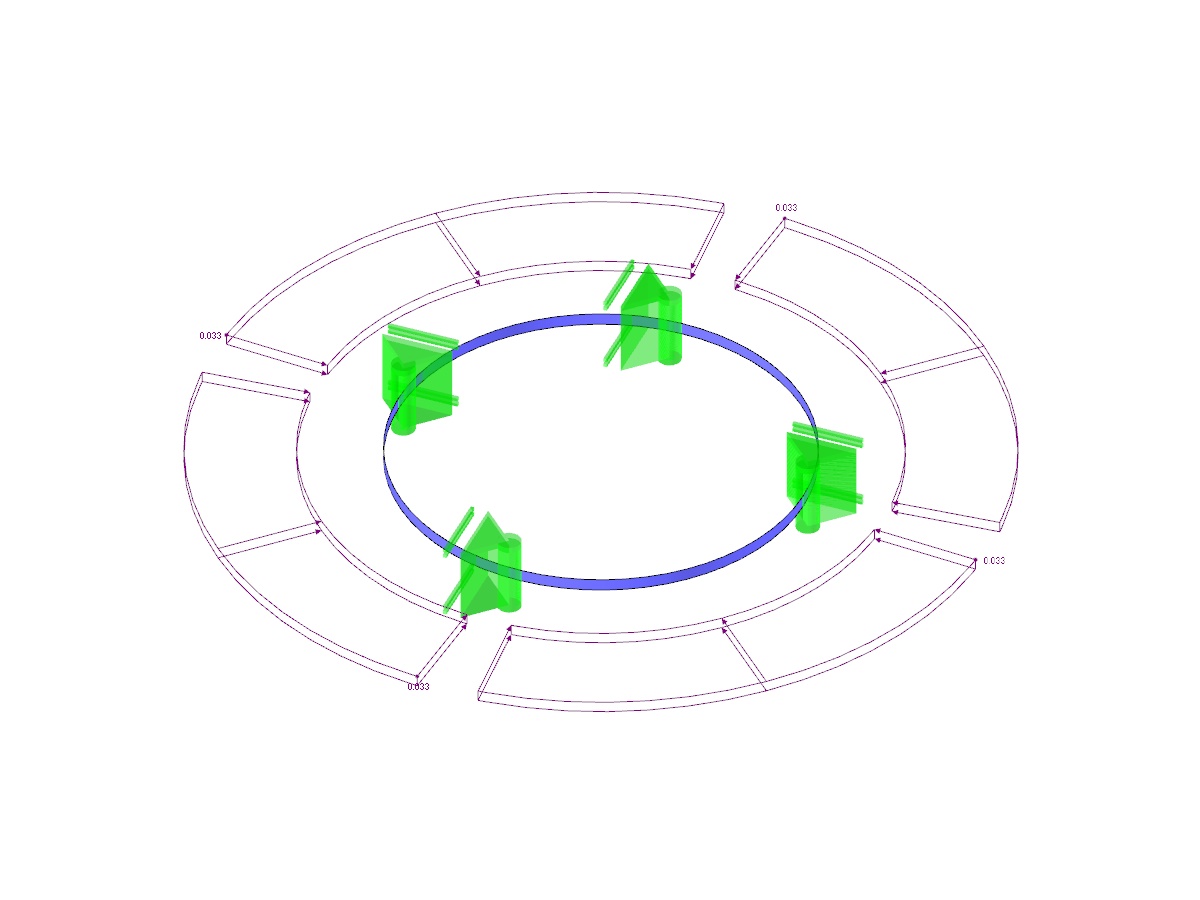

Un mince anneau de section rectangulaire est exposé à une pression externe. Déterminez la charge critique et le facteur de charge correspondant pour le flambement dans le plan.
Exemple de vérification 000094 | 3
| Nombre de nœuds | 16 |
| Nombre de lignes | 12 |
| Nombre de surfaces | 4 |
| Nombre de cas de charge | 1 |
| Poids total | 0,002 t |
| Cotation fonctionnelle | 1,209 x 1,209 x 0,239 m |
| Version du logiciel | 5.14.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
