Une chaîne mince est mise en traction par l'effort normal. Determine the natural frequencies of the string.

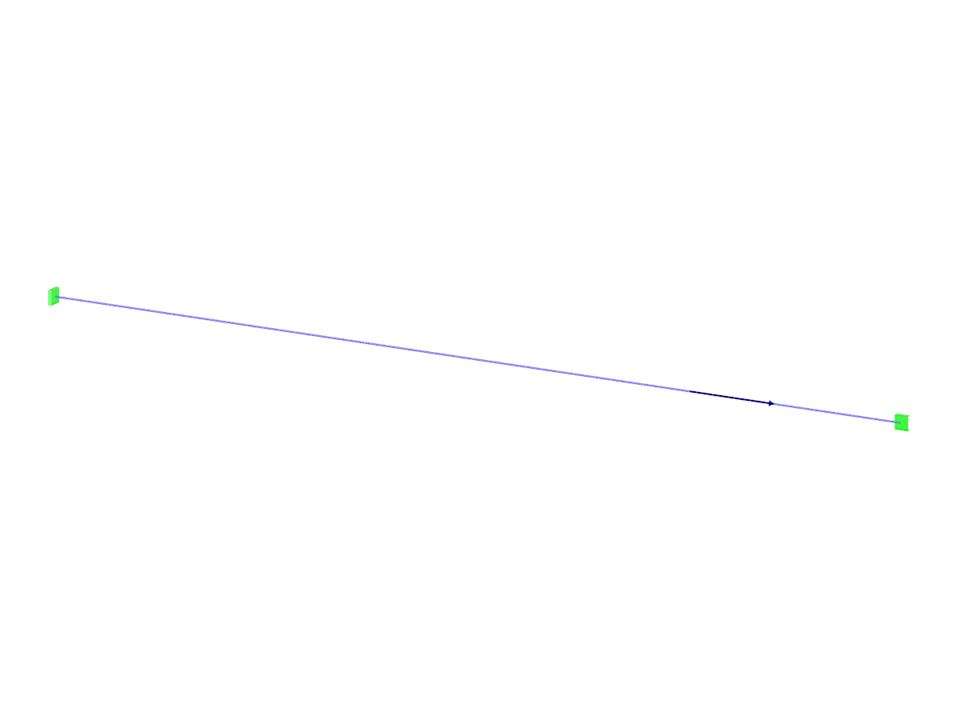

Exemple de vérification 000106 | 1
| Nombre de nœuds | 101 |
| Nombre de lignes | 100 |
| Nombre de barres | 100 |
| Nombre de cas de charge | 1 |
| Poids total | 0,000 t |
| Cotation fonctionnelle | 1,070 x 0,070 x 0,070 m |
| Version du logiciel | 5.09.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
