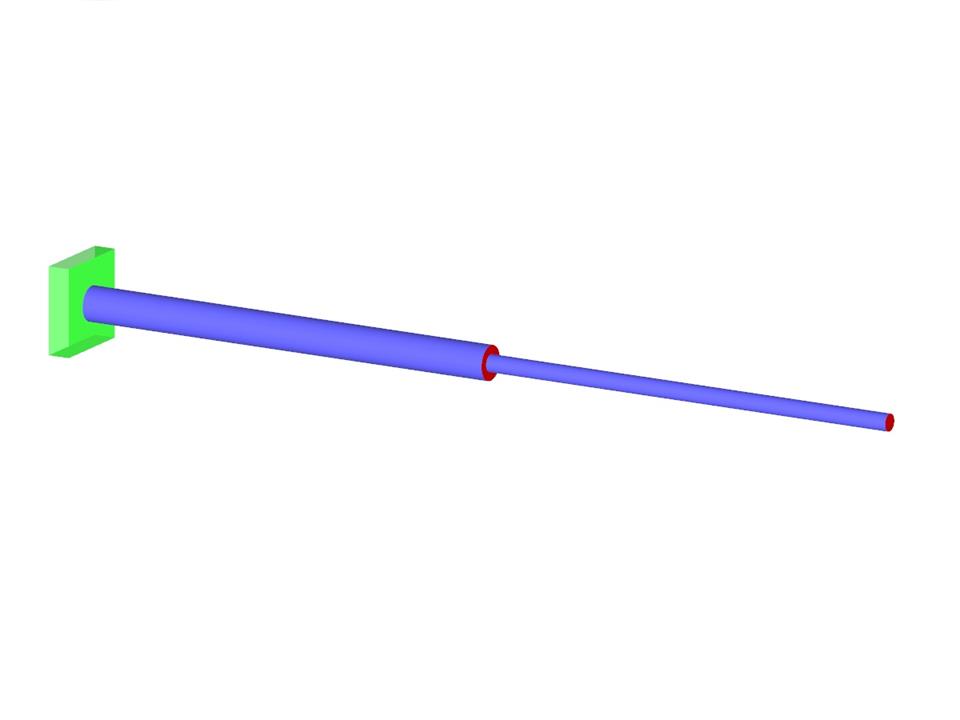

Un système à double masse est composé de deux puits et de deux masses représentées par les moments d’inertie correspondants, concentrés dans une distance donnée sous forme de masses nodales. Le fût de gauche est encastré et la masse de droite est libre. Déterminer les fréquences propres de torsion du système en négligeant le poids propre des tiges
Exemple de vérification 000111 | 2
| Nombre de nœuds | 3 |
| Nombre de barres | 2 |
| Poids total | 0,006 t |
| Cotation fonctionnelle | 1,250 x 0,500 x 0,500 m |
| Version du logiciel | 8.10.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
