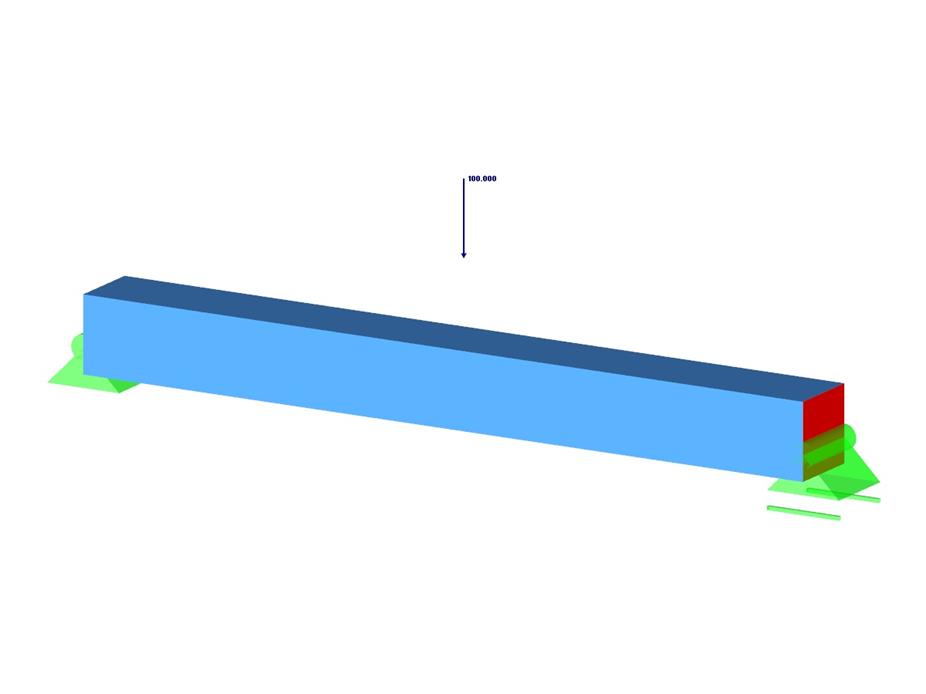

Une force concentrée est soudainement appliquée au centre de la travée d'une poutre sur deux appuis simples. Déterminez la flèche maximale de la poutre en considérant uniquement la théorie des petites déformations.
Exemple de vérification 000113 | 2
| Nombre de nœuds | 3 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 50,000 t |
| Cotation fonctionnelle | 1,063 x 0,063 x 0,063 m |
| Version du logiciel | 8.07.05 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
