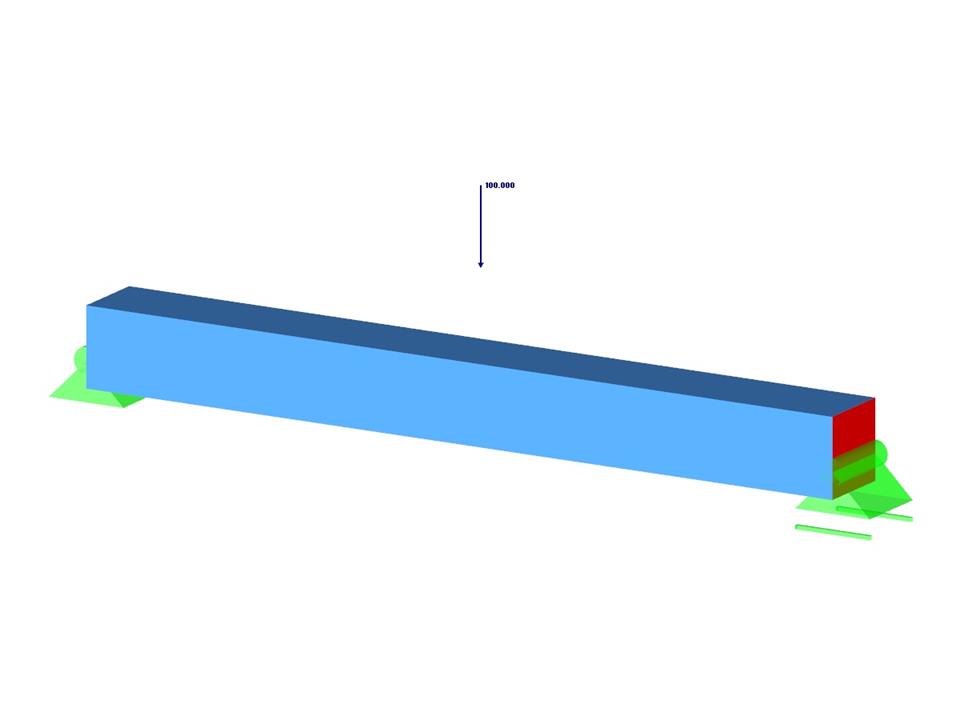

Une force concentrée est appliquée au centre de la travée des poutres sur appuis simples pendant une courte période de temps. Déterminez sa flèche maximale en considérant uniquement la théorie des petites déformations et en supposant que la masse de la poutre est concentrée au centre de sa travée.
Exemple de vérification 000114 | 2
| Nombre de nœuds | 3 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 1,063 x 0,063 x 0,063 m |
| Version du logiciel | 8.07.05 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
