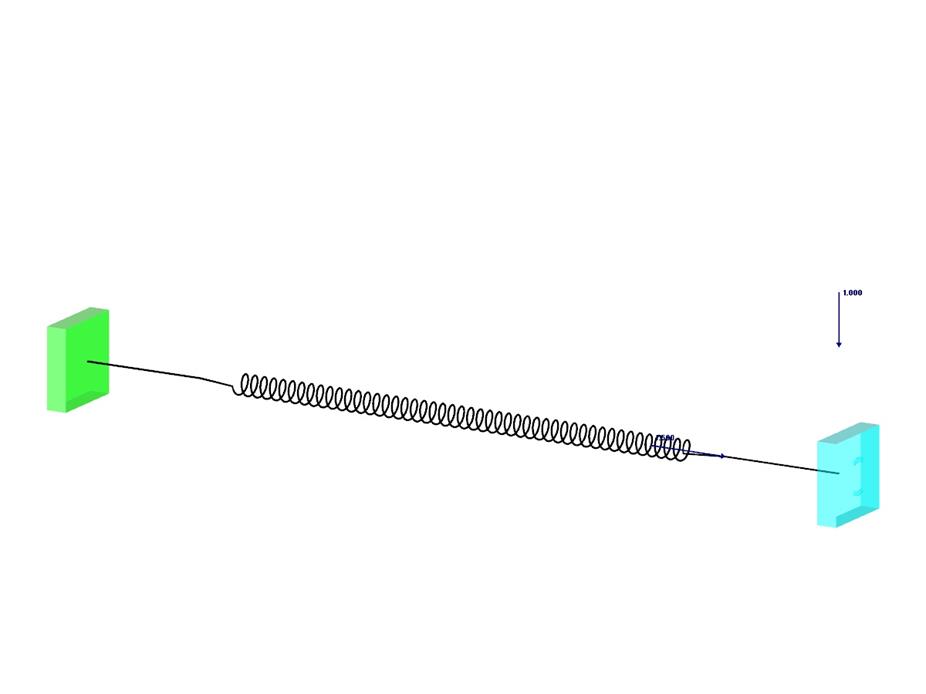

Un oscillateur simple est composé de la masse m (considérée uniquement dans la direction x) et du ressort linéaire de rigidité k. La masse est noyée dans une surface avec friction de Coulomb et est chargée par des forces axiales et transversales constantes dans le temps.
Exemple de vérification 000116 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,370 x 0,070 x 0,070 m |
| Version du logiciel | 5.11.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
