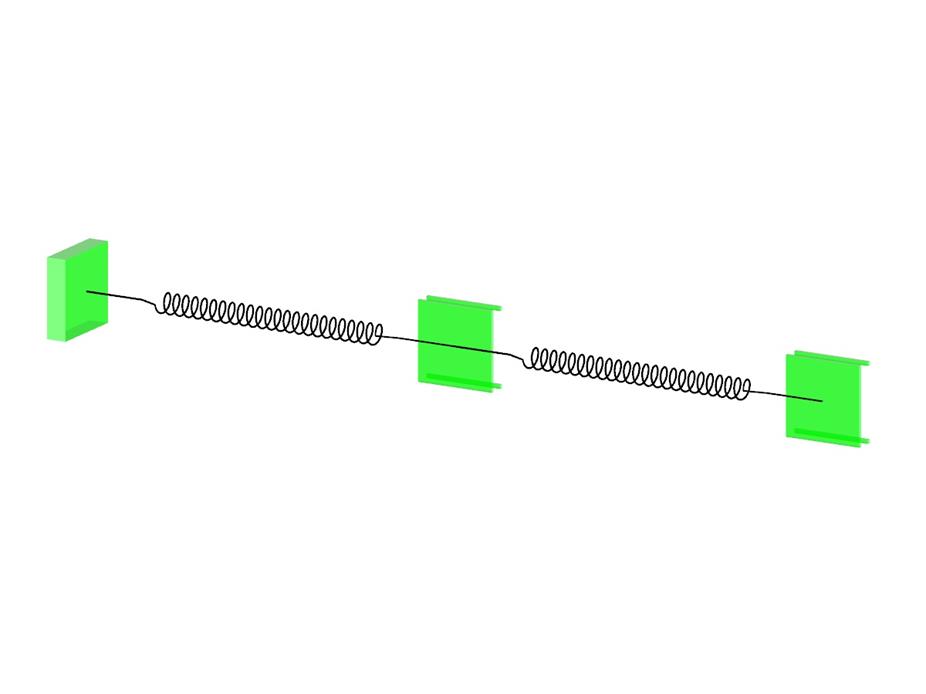

Un oscillateur à double masse est constitué de deux ressorts et de masses linéaires, qui sont concentrés aux nœuds. le poids propre des ressorts est négligé. Déterminer les fréquences propres du système.
Exemple de vérification 000117 | 1
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Cotation fonctionnelle | 0,663 x 0,063 x 0,063 m |
| Version du logiciel | 5.09.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
