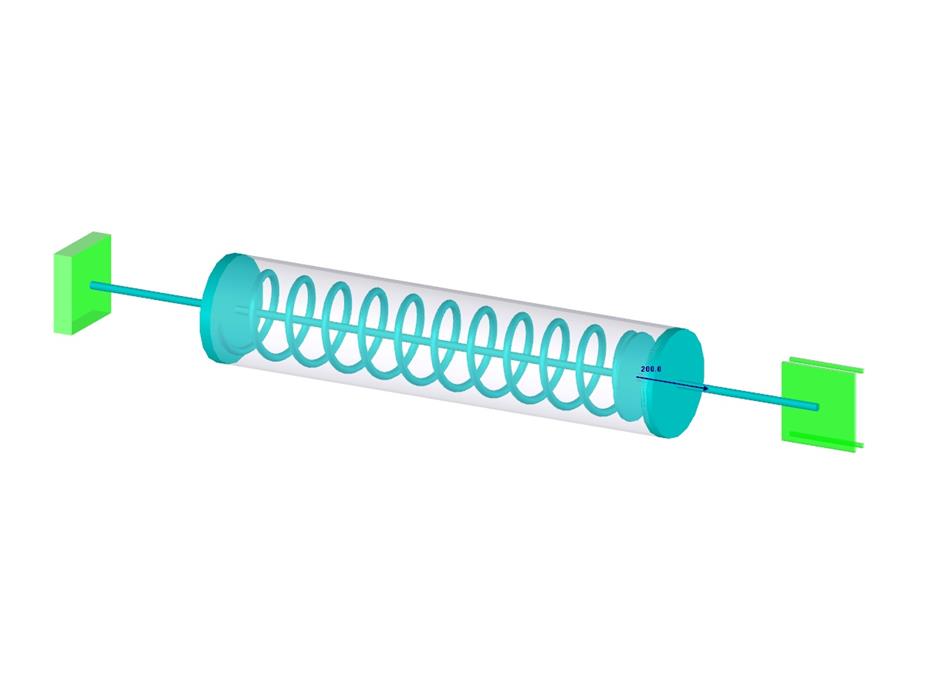

Un système à un seul degré de liberté avec un amortisseur est sollicité par une force de charge constante. Déterminez la flèche et la vitesse du point d'extrémité de l'amortisseur dans un temps de test défini.
Exemple de vérification 000120 | 5
| Nombre de nœuds | 2 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,285 x 0,085 x 0,085 m |
| Version du logiciel | 8.14.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
