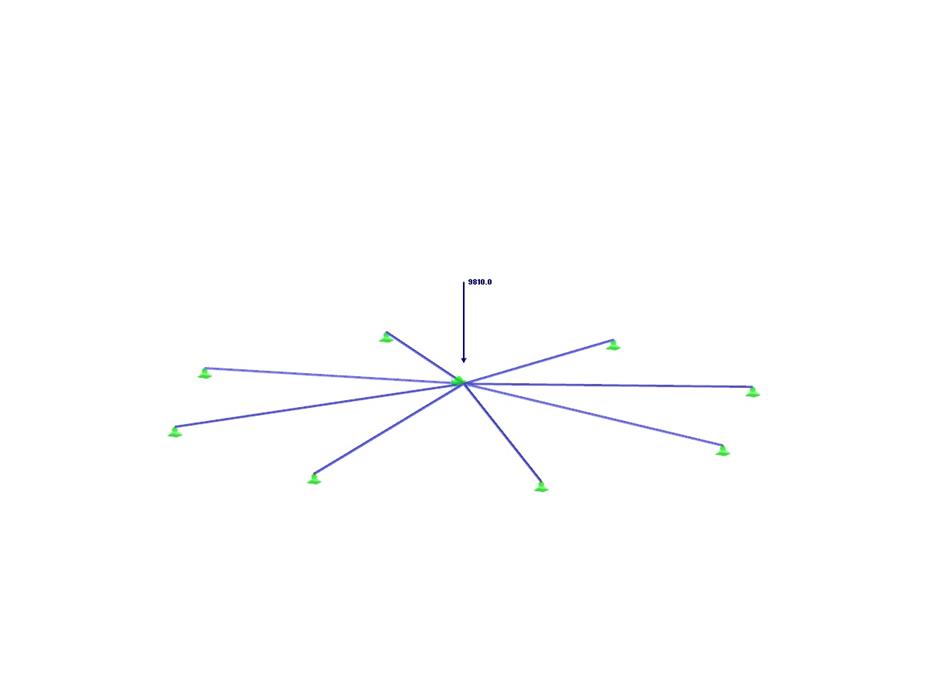

Une structure peu profonde symétrique est composée de huit barres en treillis égales, qui sont incorporées dans des appuis d'articulation. La structure est chargée par la force concentrée et alternativement par la déformation nodale imposée au-delà du point limite critique lorsque la rupture se produit. La déformation nodale imposée est utilisée dans RFEM 5 et RSTAB 8 pour obtenir la trajectoire d'équilibre complète de la saisie. Le poids propre est négligé dans cet exemple. Déterminez la relation entre la force de chargement réelle et la flèche en considérant l'analyse des grandes déformations. Évaluez le facteur de charge aux flèches données.
Exemple de vérification 000201 | 3
Nombre de nœuds | 9 |
Nombre de barres | 8 |
Nombre de cas de charge | 1 |
Poids total | 5,162 t |
Cotation fonctionnelle | 25,453 x 25,453 x 1,069 m |
Version du logiciel | 8.16.00 |
