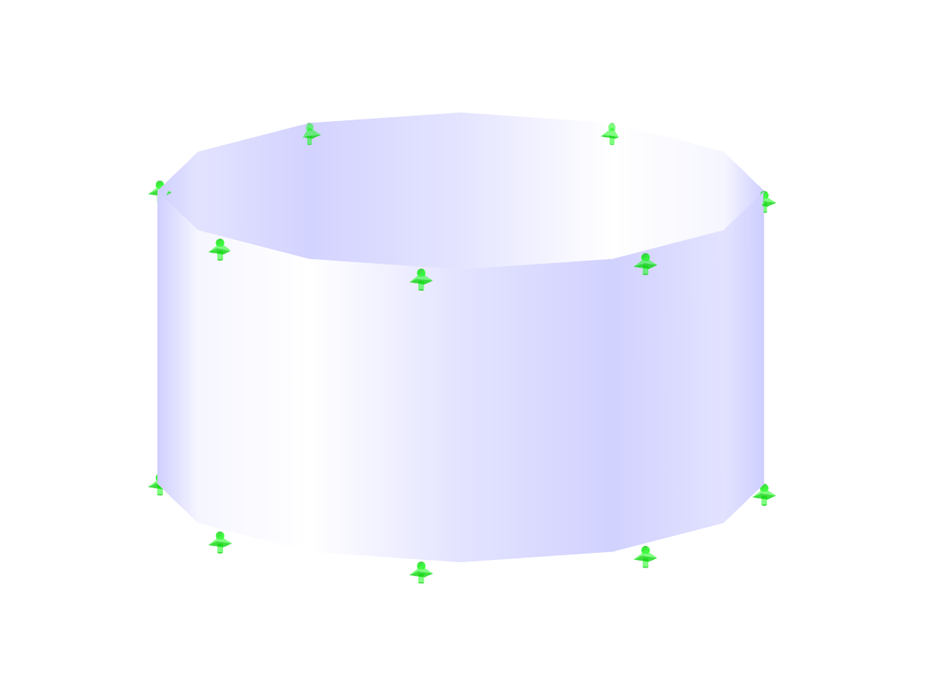

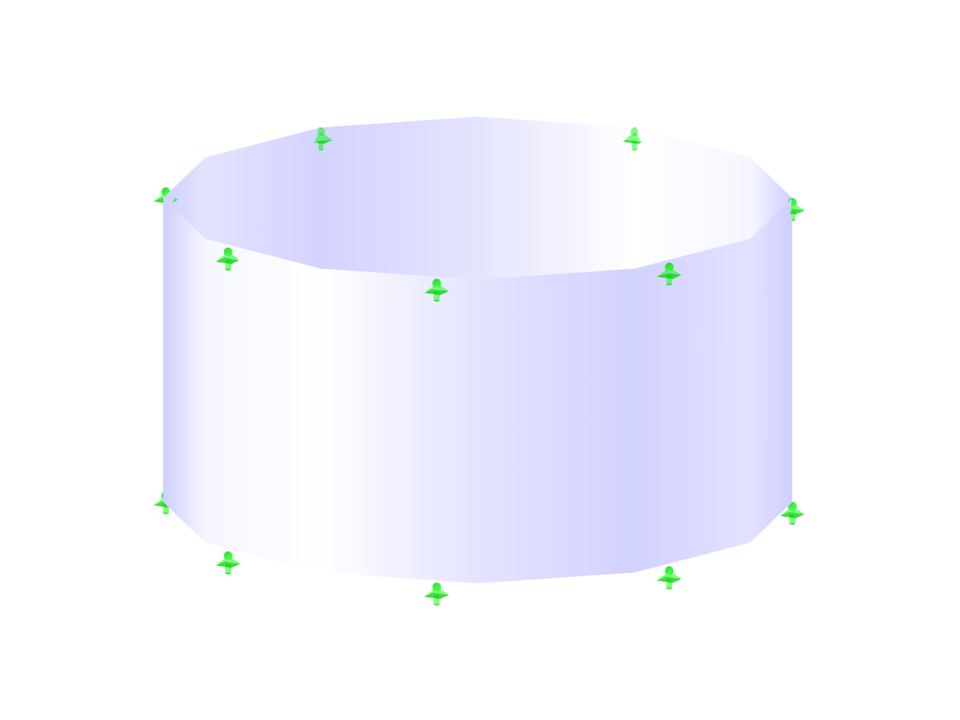

A cylindrical membrane is stretched using isotropic prestress. Trouver la forme minimale finale de la membrane - caténaire. Déterminer la flèche radiale maximale de la membrane. Cette opération est réalisée dans le module additionnel RF-FORM-FINDING. Les déformations élastiques sont négligées dans RF-FORM-FINDING et dans la solution analytique, le poids propre également est négligé dans cet exemple.
Exemple de vérification 000207 | 1
| Nombre de nœuds | 6 |
| Nombre de lignes | 3 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,007 t |
| Cotation fonctionnelle | 3,654 x 3,643 x 2,654 m |
| Version du logiciel | 5.15.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
