Manuel en ligne RFEM | Surfaces

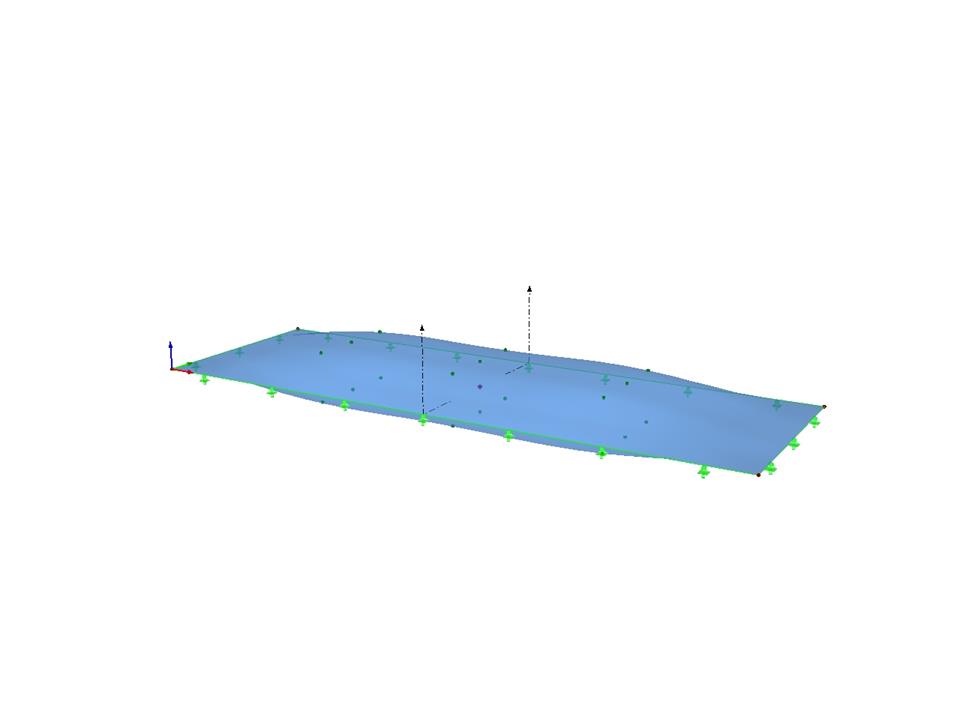

Coussins ETFE
| Nombre de nœuds | 22 |
| Nombre de lignes | 4 |
| Nombre de surfaces | 2 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 6 |
| Poids total | 0,028 t |
| Cotation fonctionnelle | 14,453 x 6,453 x 3,578 m |
| Version du logiciel | 5.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
![Formes de base des structures à membrane [1]](/fr/webimage/009595/2419504/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
Une fois {$>Afficher la recherche de forme' dans le menu contextuel, cette recherche est effectuée automatiquement à partir des propriétés de recherche de forme enregistrées lorsqu'une surface de membrane est modifiée. Ce mode graphique interactif est basé sur la méthode de la densité de force.
Plus d'informations FAQ
Dans RFEM, il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (pour cela, le module additionnel RF-MAT NL est requis).
Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.
