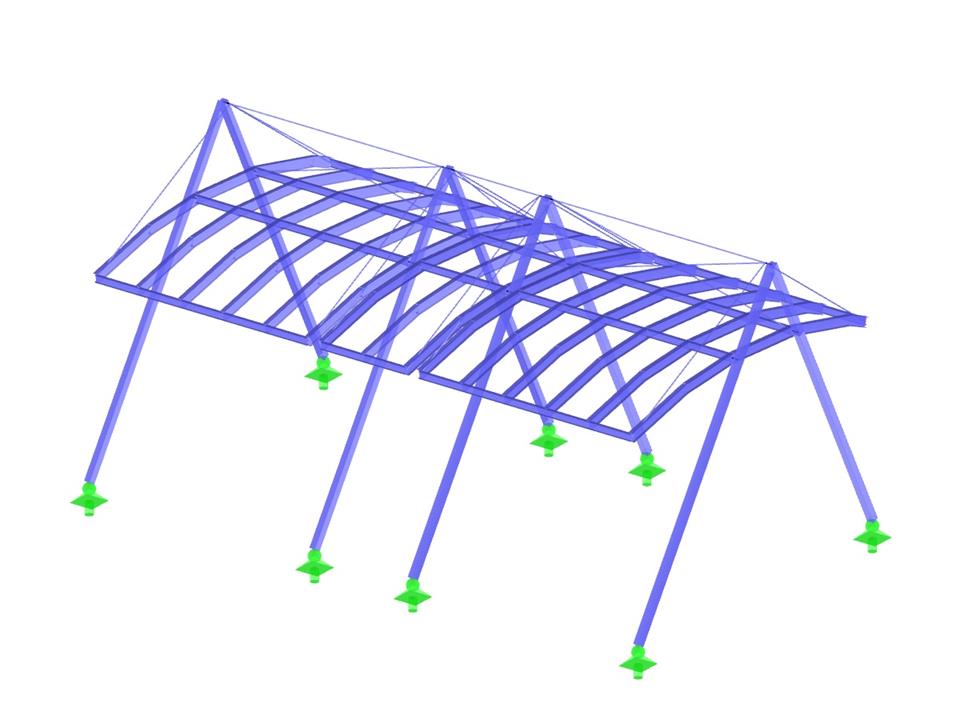

Station de lavage de voitures
| Nombre de nœuds | 116 |
| Nombre de barres | 178 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 50 |
| Nombre de combinaisons de résultats | 2 |
| Cotation fonctionnelle | 12,680 x 7,500 x 6,250 m |
| Version du logiciel | 8.05.15 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
