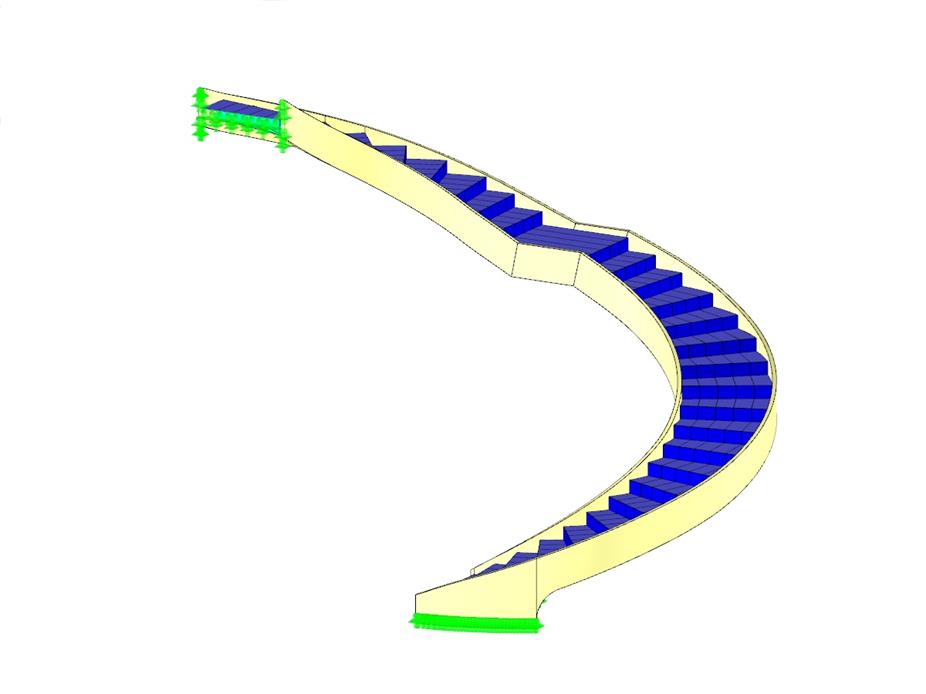

Modèle d'escalier en acier
| Nombre de nœuds | 2425 |
| Nombre de lignes | 2880 |
| Nombre de surfaces | 210 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 4,336 t |
| Cotation fonctionnelle | 9,683 x 8,348 x 7,261 m |
| Version du logiciel | 5.23.01 |
