Systèmes de structure plissée prismatique. Système de structure linéaire composé de surfaces pliées. Arc à trois articulations

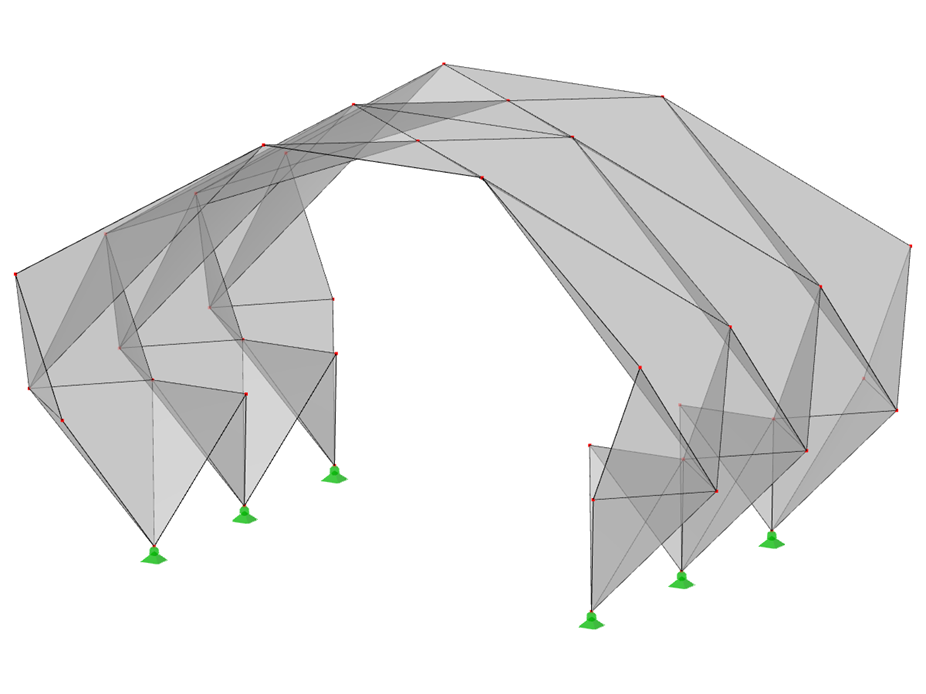

FPL125-a | Systèmes prismatiques à structure pliée. Système de structure linéaire composé de surfaces pliées. Arc à trois articulations
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 40 |
| Nombre de lignes | 95 |
| Nombre de barres | 0 |
| Nombre de surfaces | 56 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 461,706 t |
| Cotation fonctionnelle | 22,000 x 12,000 x 15,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
