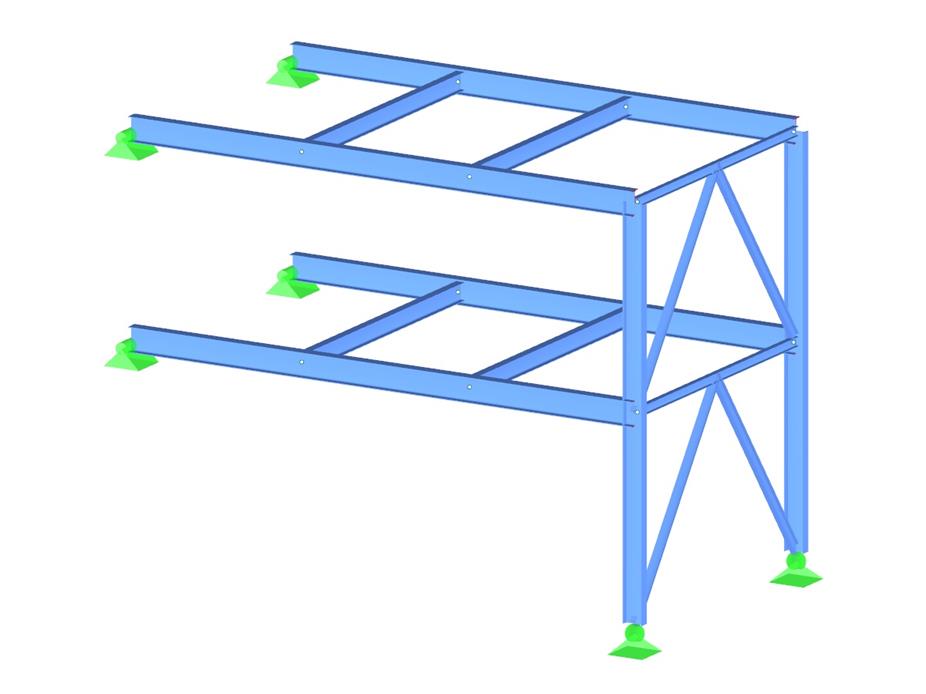

Structure porteuse
| Nombre de nœuds | 20 |
| Nombre de lignes | 28 |
| Nombre de barres | 28 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Poids total | 2,573 t |
| Cotation fonctionnelle | 7,512 x 4,313 x 5,713 m |
| Version du logiciel | 5.08.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
