Exemple de poteau Euler et de portique résistant. Cette formation est une introduction à l'analyse de stabilité basée sur cet exemple. Cliquez sur les liens ci-dessous pour consulter un autre article de notre FAQ à ce sujet.
- RFEM pour les étudiants
- RFEM pour les étudiants
- RFEM pour les étudiants
- RFEM pour les étudiants | USA
- RFEM pour les étudiants | USA
- RFEM pour les étudiants | USA
- Formation en ligne | RFEM pour les étudiants | USA | 11 août 2021
- Formation en ligne | RFEM pour les étudiants
- Formation en ligne | RFEM pour les étudiants
- Formation en ligne | RFEM pour les étudiants | USA | 21 avril 2021

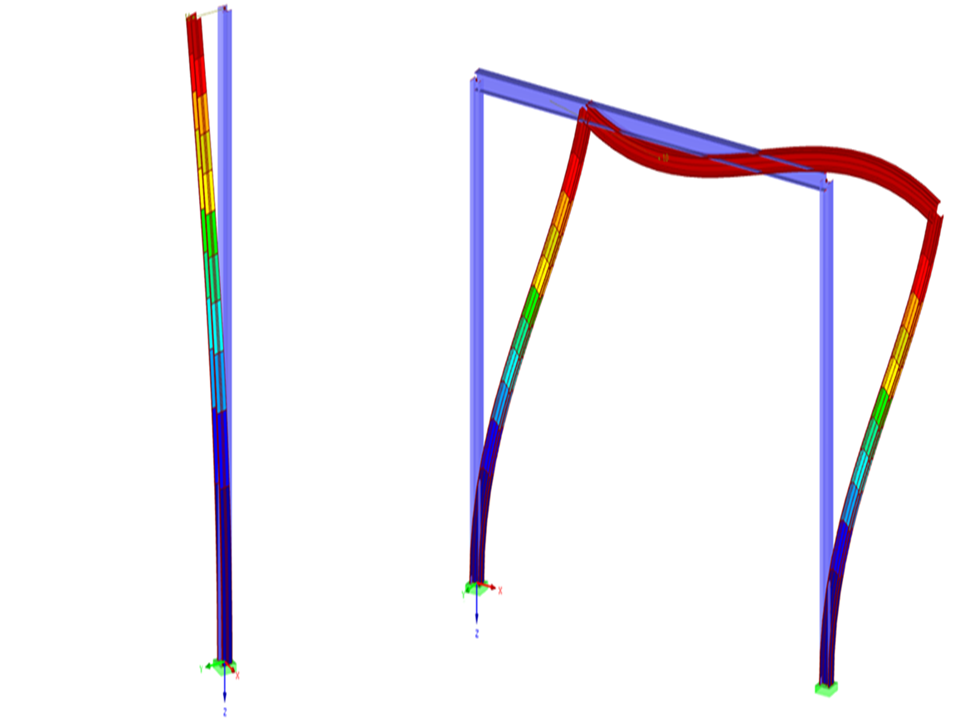

Flambement par Euler des poteaux et des cadres de moment
| Nombre de nœuds | 6 |
| Nombre de lignes | 4 |
| Nombre de barres | 4 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,863 t |
| Cotation fonctionnelle | 6,096 x 9,144 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Dans la section Vérification du béton offre la possibilité d'effectuer une vérification de la sismicité selon l'AISC 341-16 pour les barres en acier.
Cinq types SFRS (systèmes résistant aux forces sismiques) sont disponibles pour ce faire.
Plus d'informations
