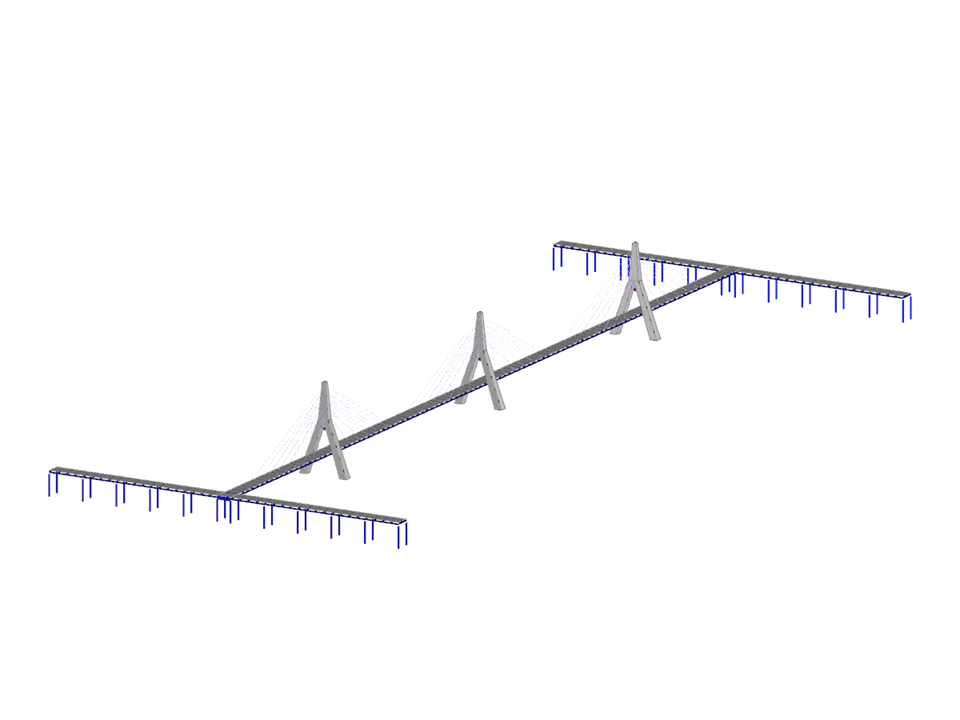

Calcul du pont à haubans à haubans sur la rivière Pescara
| Nombre de nœuds | 592 |
| Nombre de lignes | 766 |
| Nombre de barres | 673 |
| Nombre de surfaces | 50 |
| Nombre de solides | 3 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 1859,692 t |
| Cotation fonctionnelle | 264,500 x 104,000 x 25,500 m |
| Version du logiciel | 5.23.01 |
