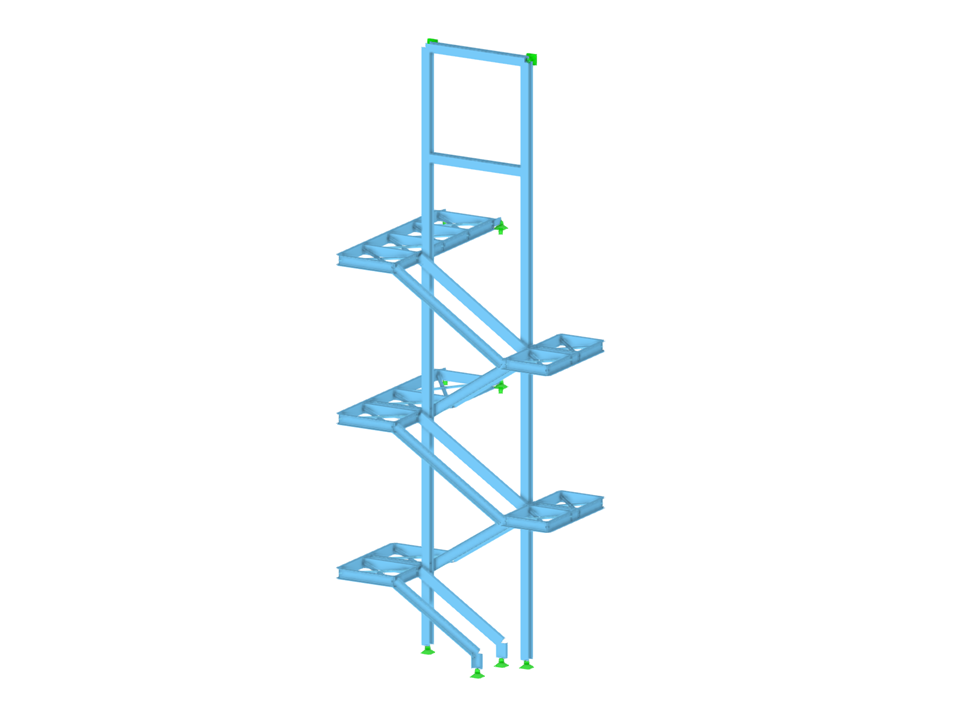

Structure d'escalier externe
| Nombre de nœuds | 94 |
| Nombre de lignes | 149 |
| Nombre de barres | 149 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 34 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 5,233 t |
| Cotation fonctionnelle | 5,280 x 13,550 x 4,665 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
