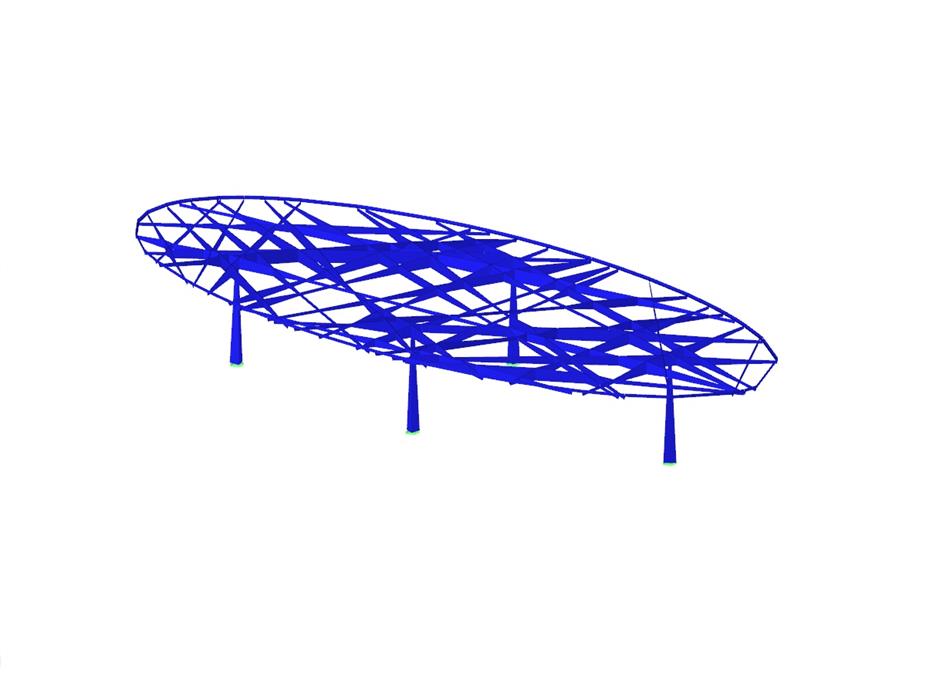

Toiture en acier
| Nombre de nœuds | 298 |
| Nombre de barres | 567 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 14 |
| Nombre de combinaisons de résultats | 6 |
| Poids total | 67,049 t |
| Cotation fonctionnelle | 39,335 x 23,128 x 5,174 m |
| Version du logiciel | 8.02.00 |
