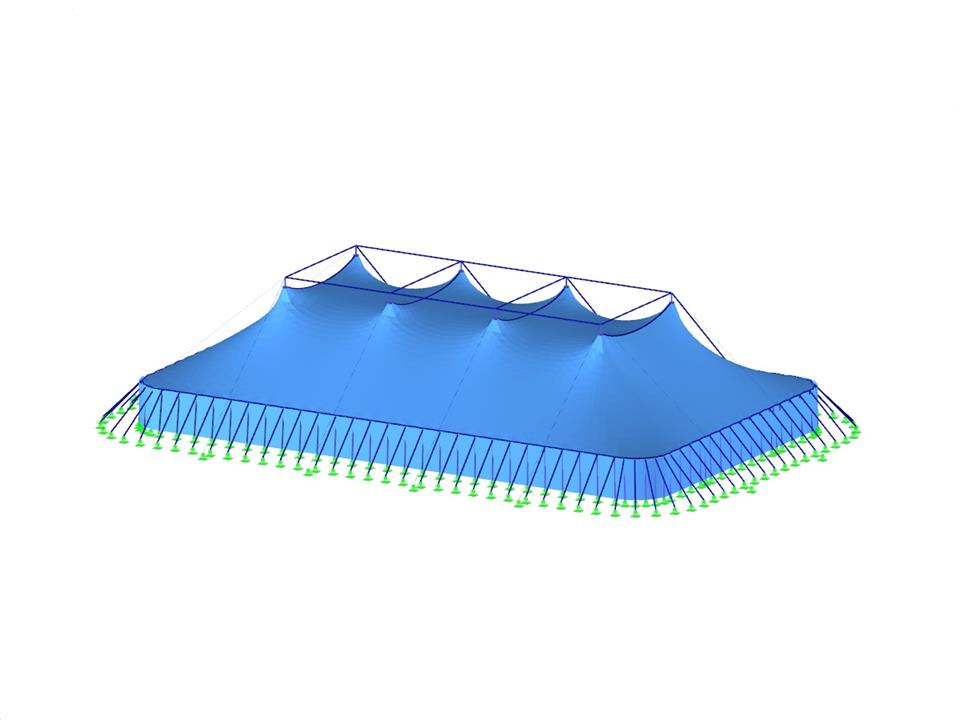

Structure à réseau de câbles
| Nombre de nœuds | 1669 |
| Nombre de lignes | 697 |
| Nombre de barres | 553 |
| Nombre de surfaces | 123 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 10 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 13,308 t |
| Cotation fonctionnelle | 70,900 x 46,900 x 16,281 m |
| Version du logiciel | 5.17.02 |
