Manuel en ligne RFEM | Surfaces
- Simulation de l'écoulement du vent avec RWIND Simulation et transfert des forces de vent vers RFEM ou RSTAB
- Webinaire Dlubal : RWIND Simulation - Simulation des flux d'air et génération des charges de vent
- KB 001668 | Simulation de l'écoulement du vent avec RWIND Simulation et transfert de la force du vent vers RFEM ou RSTAB

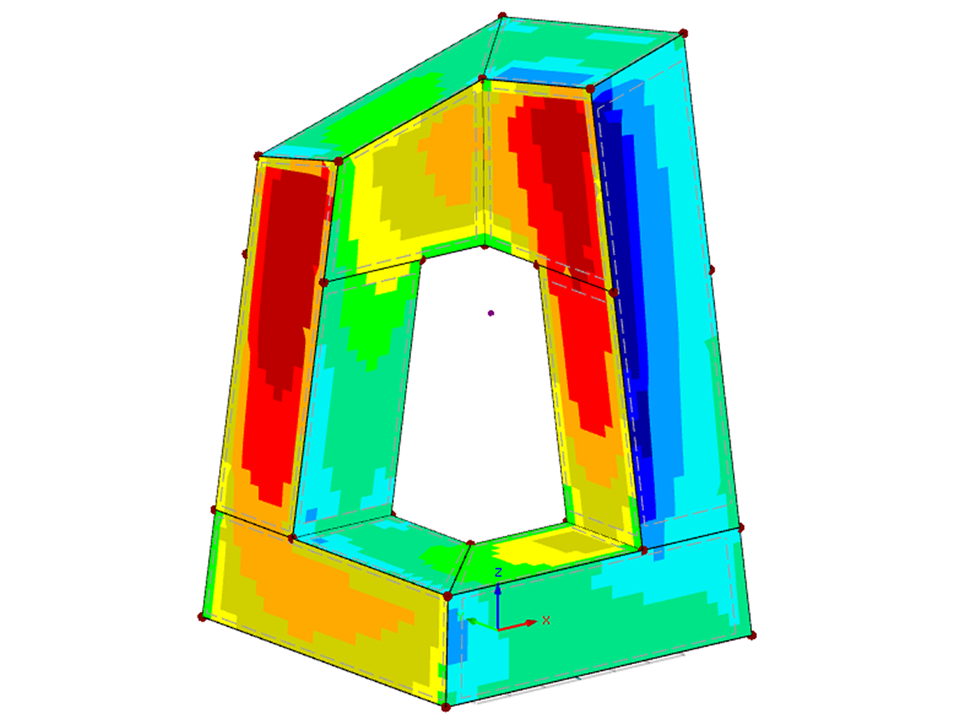

Modèle de surface de la distribution de la pression du vent sur le bâtiment du siège de la télévision centrale de Chine
| Nombre de nœuds | 34 |
| Nombre de lignes | 56 |
| Nombre de surfaces | 24 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 2 |
| Poids total | 813559,000 t |
| Cotation fonctionnelle | 111,342 x 110,539 x 165,823 m |
| Version du logiciel | 5.24.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
