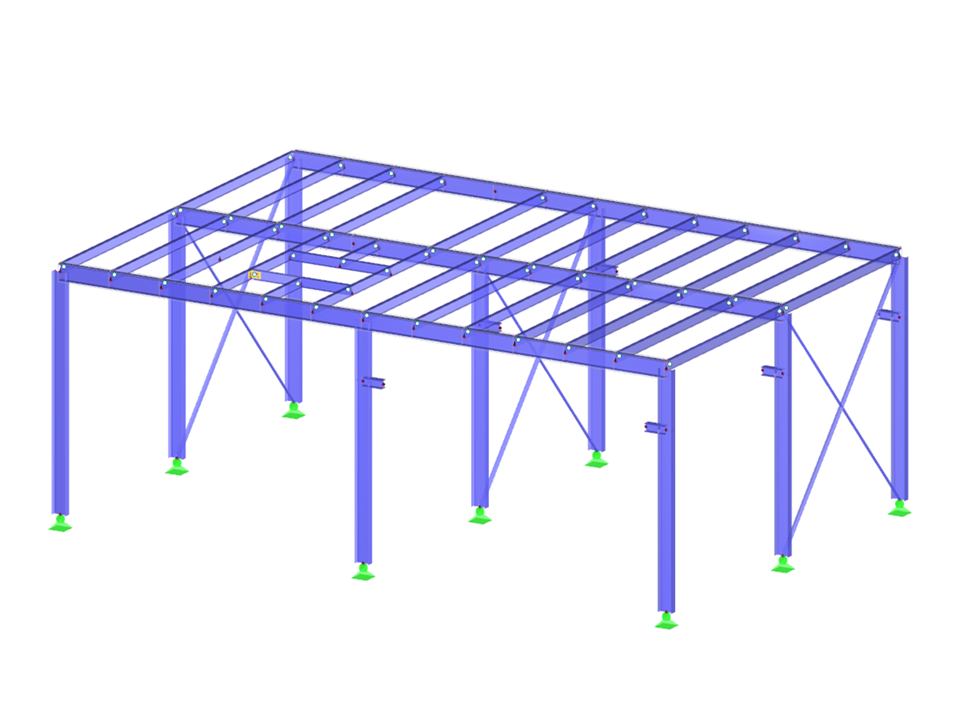

Plateforme 3D en acier
| Nombre de nœuds | 68 |
| Nombre de lignes | 99 |
| Nombre de barres | 99 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 32 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 4,479 t |
| Cotation fonctionnelle | 12,313 x 8,313 x 4,211 m |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
