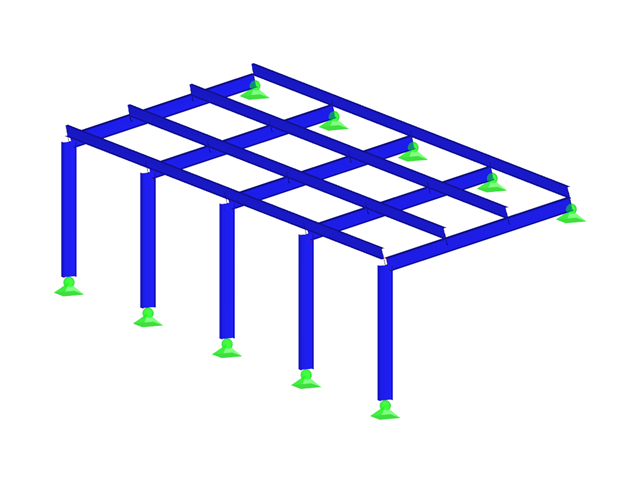

Extension d'une halle en acier

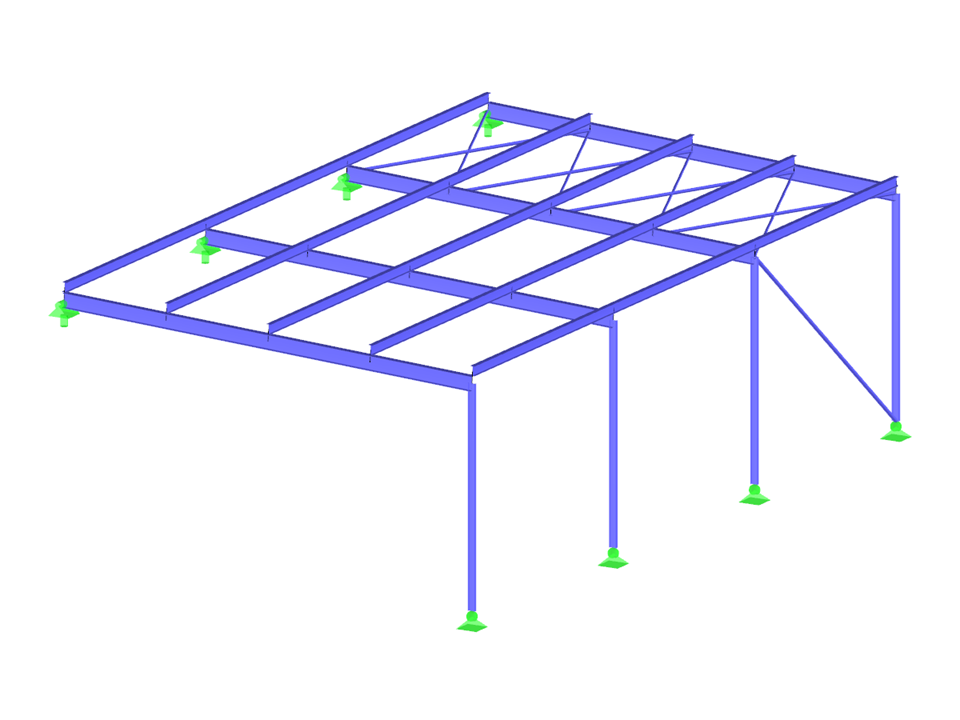

Extension de la halle en acier
| Nombre de nœuds | 24 |
| Nombre de lignes | 44 |
| Nombre de barres | 44 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 12 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 5,004 t |
| Cotation fonctionnelle | 10,000 x 5,500 x 18,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
Fonctionnalité de produit
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes de résistance aux forces sismiques (SFRS) comprend les portiques à contreventement spécial (SMF), les portiques à moment intermédiaire (IMF), les portiques à moment ordinaires (OMO), les cadres à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spécial (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction de l'assemblage requise et la résistance en compression de l'assemblage requis du contreventement sont répertoriées dans l'onglet « Connexion de contreventement par barre ».
Le programme fournit les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Les voiles de cisaillement et les poutres-voiles du modèle de bâtiment sont disponibles comme objets indépendants dans les modules complémentaires de vérification. Cela permet un filtrage plus rapide des objets dans les résultats ainsi qu'une meilleure documentation dans le rapport d'impression.
