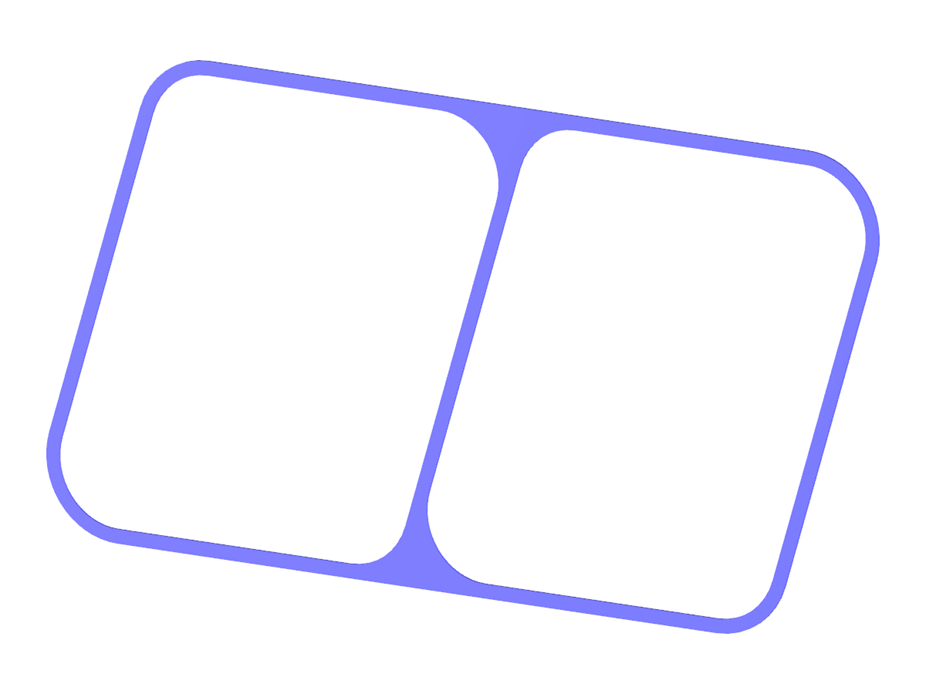

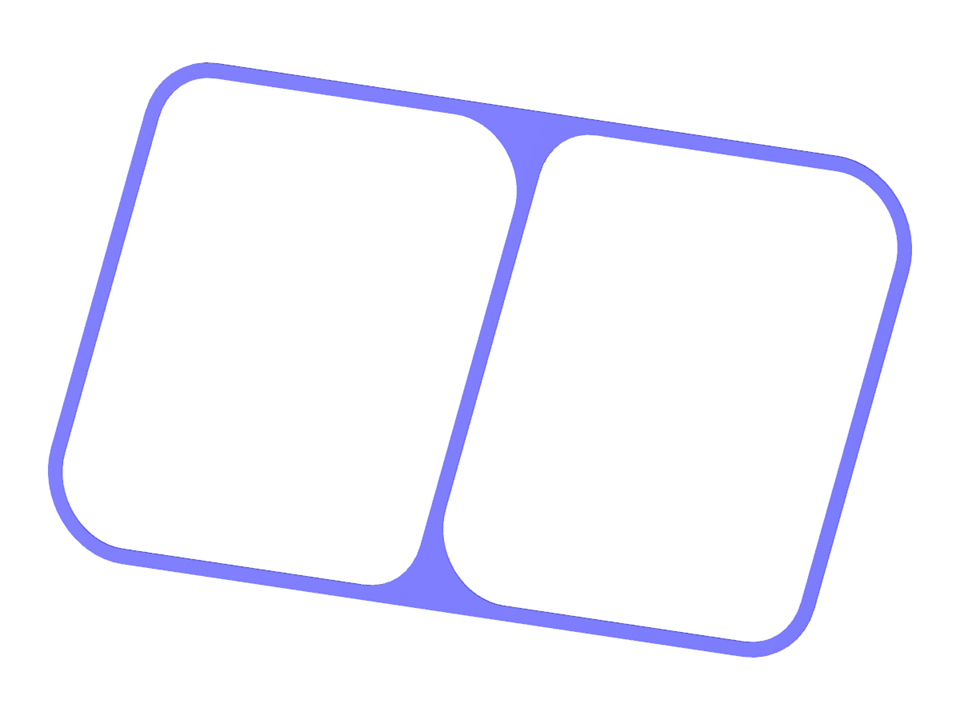

Manuel en ligne RFEM | Surfaces
Structure bionique
| Nombre de nœuds | 506 |
| Nombre de lignes | 704 |
| Nombre de barres | 147 |
| Nombre de surfaces | 113 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 8,438 t |
| Cotation fonctionnelle | 19,262 x 10,300 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
