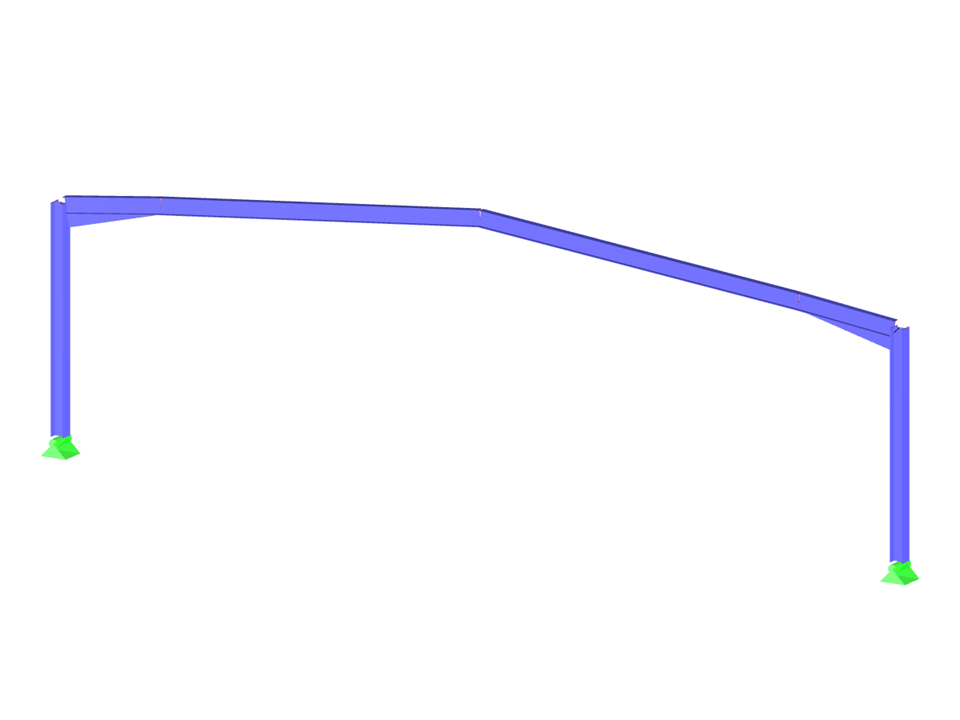

Ce modèle montre comment la vérification précise du modèle peut révéler des incohérences dans la modélisation d’un portique en acier. Le contrôle de visibilité aide l’utilisateur à identifier les points faibles et permet une vérification systématique. L’image accompagnante illustre à titre d’exemple la structure et les éléments de connexion du cadre en acier. L’application de cette méthode contribue à identifier et corriger les erreurs de modélisation à un stade précoce.
Modèle utilisé dans
Modèle de portique en acier : détection précise et ciblée des erreurs
| Nombre de nœuds | 10 |
| Nombre de lignes | 6 |
| Nombre de barres | 6 |
| Nombre de cas de charge | 1 |
| Poids total | 2,073 t |
| Dimensions (métrique) | 20,600 x 0,600 x 6,300 m |
| Dimensions (impériales) | 67.59 x 1.97 x 20.67 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
