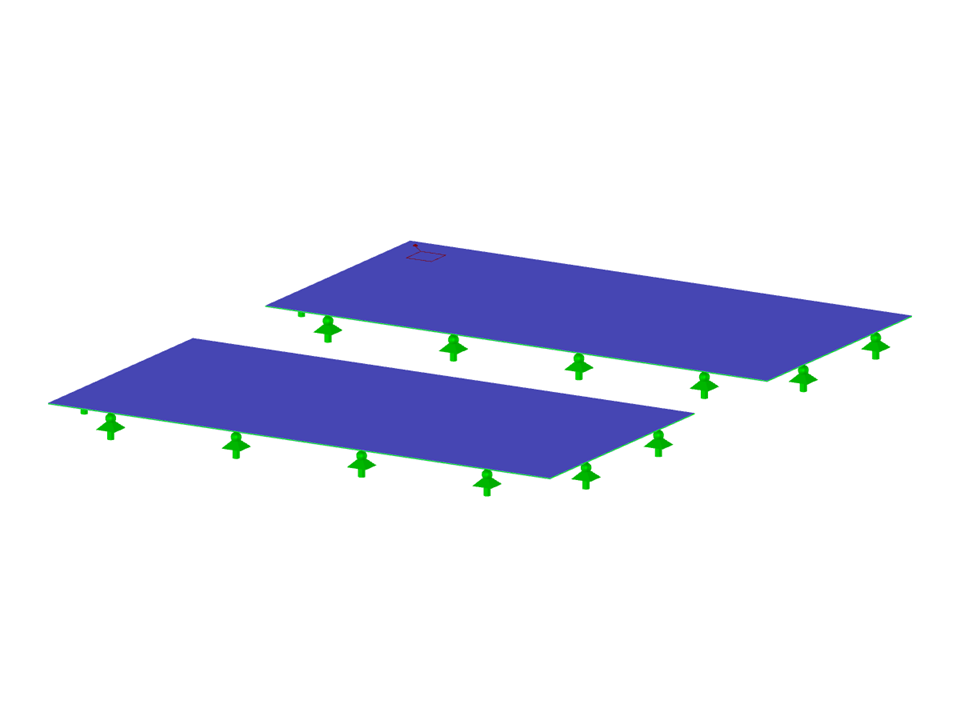

Ce modèle démontre la répartition précise des charges surfaciques sur les surfaces en acier à l'aide d'un concept de maillage aux éléments finis. Des paramètres spécifiques tels que la répartition des charges, les nœuds du maillage EF et les éléments finis surfaciques illustrent la distribution des sollicitations mécaniques. L'image liée visualise les surfaces en acier et met en évidence les zones clés du maillage pour la prise des charges. Globalement, le modèle permet une analyse approfondie des chemins de charges structurels dans les systèmes à base d'acier.
Distribution des charges sur des surfaces en acier
| Nombre de nœuds | 8 |
| Nombre de lignes | 8 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 1,256 t |
| Dimensions (métrique) | 4,000 x 5,000 x 0,000 m |
| Dimensions (impériales) | 13.12 x 16.4 x 0 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
