Manuel en ligne RFEM | Surfaces

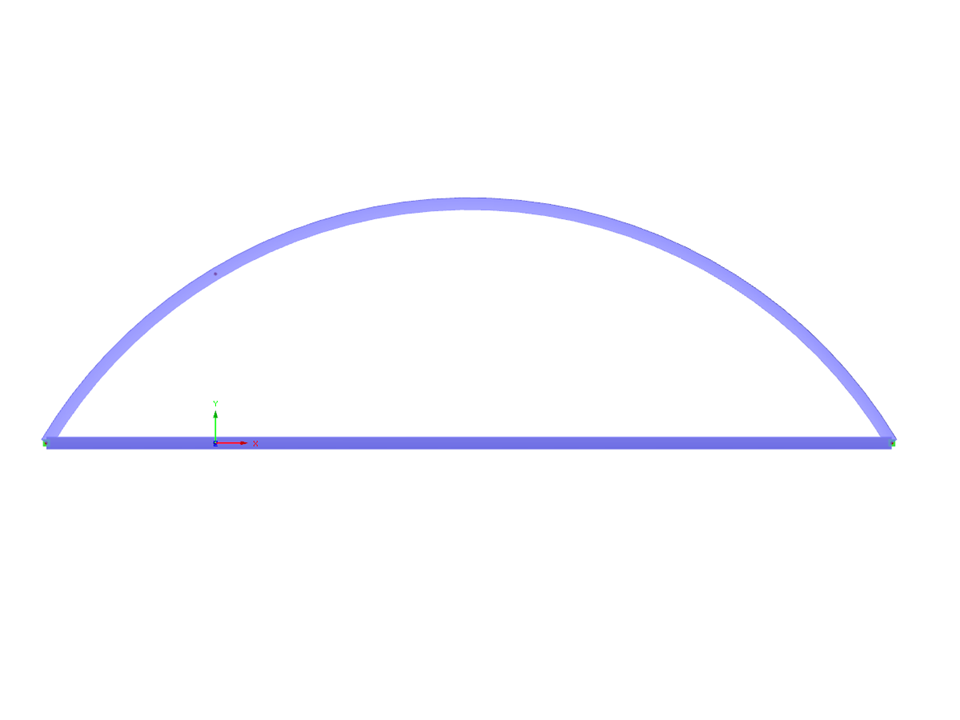

Ce modèle a été utilisé à des fins d'exemple dans une FAQ sur les analyses de stabilité.
Barres courbes et droites
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1,364 t |
| Cotation fonctionnelle | 15,240 x 0,000 x 4,314 m |
