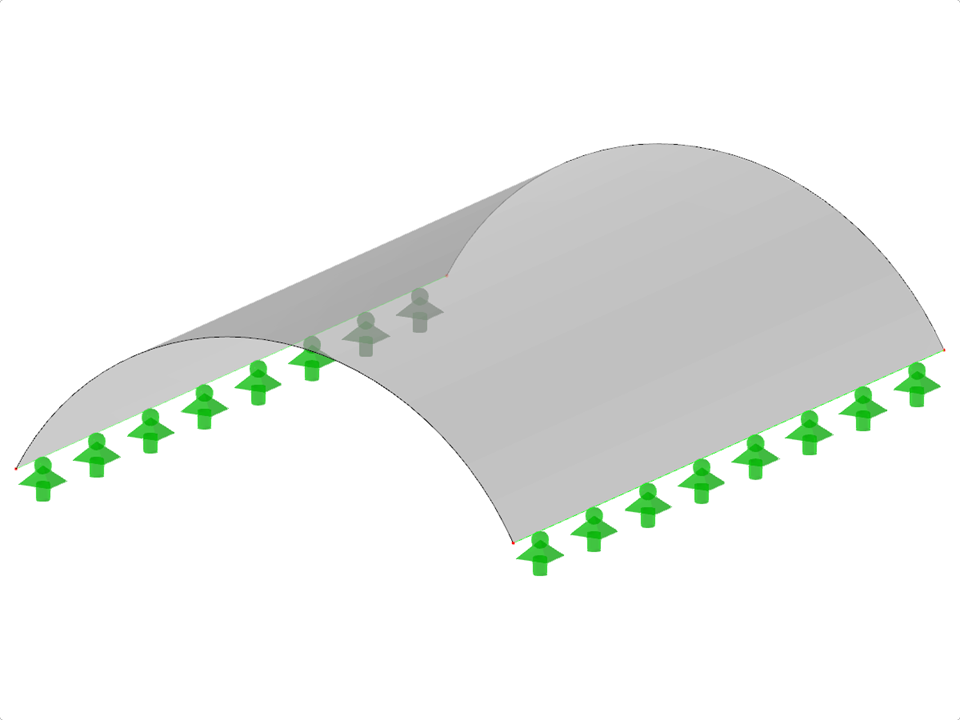

Voûte en berceau (semi-cylindrique)
Géométrie via la hauteur/le rayon
SHC002 | Voûte en berceau
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 4 |
Nombre de lignes | 4 |
Nombre de barres | 0 |
Nombre de surfaces | 1 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 7,349 t |
Cotation fonctionnelle | 4,000 x 1,200 x 6,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
