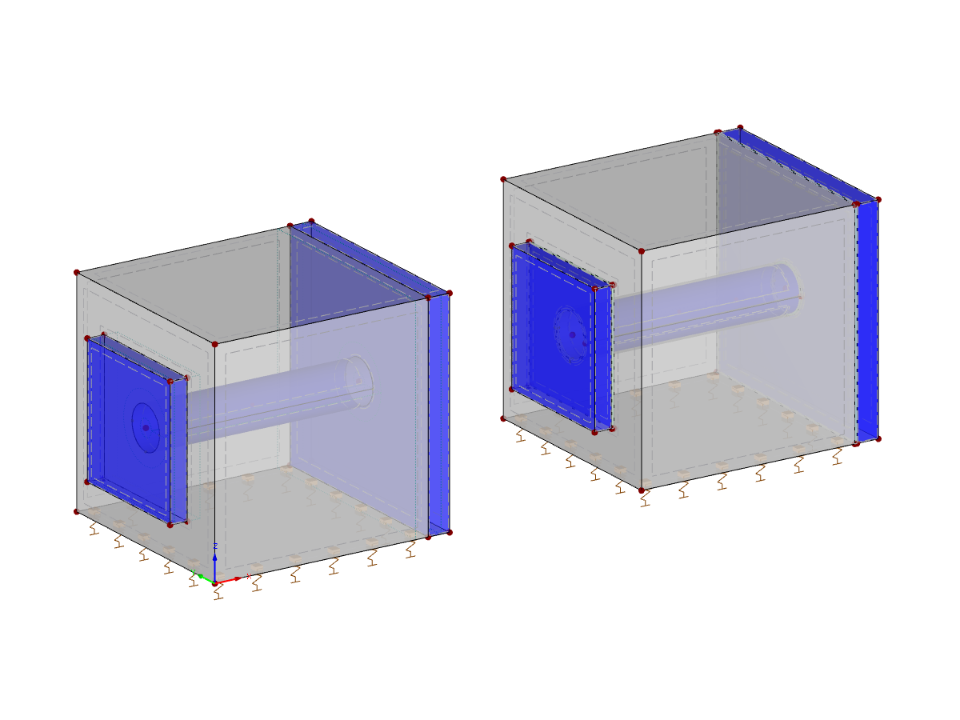

Bloc de béton avec élément de précontrainte
| Nombre de nœuds | 96 |
| Nombre de lignes | 108 |
| Nombre de surfaces | 58 |
| Nombre de solides | 7 |
| Nombre de cas de charge | 2 |
| Poids total | 7,236 t |
| Cotation fonctionnelle | 3,244 x 1,000 x 1,000 m |
| Version du logiciel | 5.27.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
