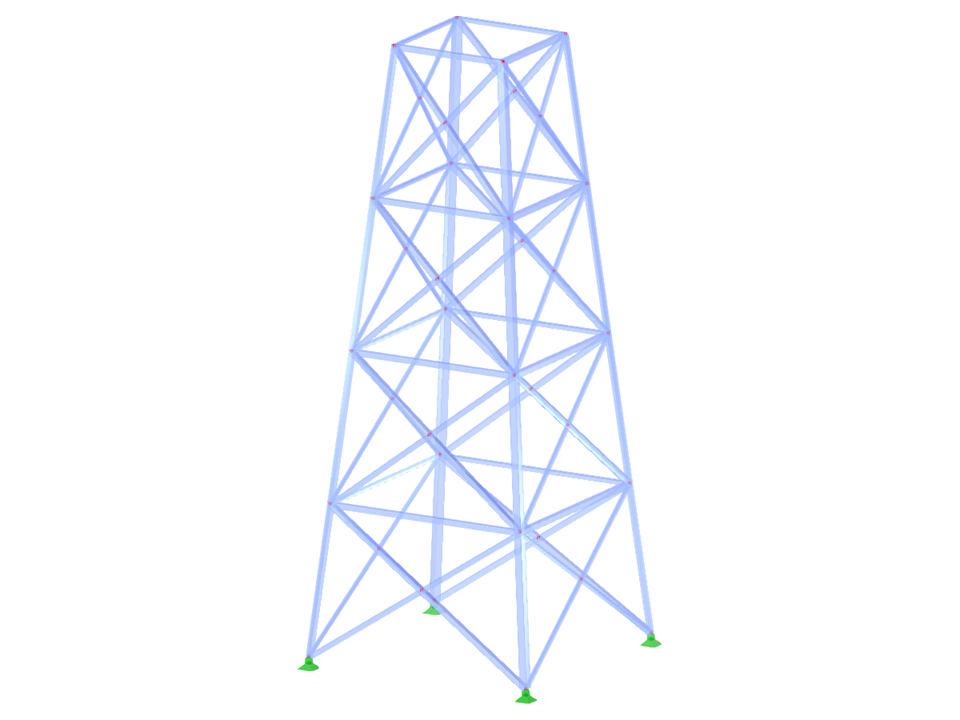

Pylône en treillis | Plan rectangulaire | Diagonales X (interconnectées) & horizontales
TSR035-b | Pylône en treillis
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 36 |
Nombre de lignes | 96 |
Nombre de barres | 96 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,508 t |
Cotation fonctionnelle | 4,000 x 10,000 x 4,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
L'interface directe avec Revit vous permet de mettre à jour le modèle Revit selon les modifications effectuées dans RFEM ou RSTAB. En fonction des changements apportés, il peut être nécessaire de supprimer des objets Revit, puis de les générer à nouveau. Cette opération est effectuée à l'aide du modèle RFEM/RSTAB.
Si vous souhaitez supprimer les objets à nouveaux générés, vous pouvez cocher la case 'Mettre à jour uniquement les matériaux, épaisseurs et sections'. Seules les propriétés des objets sont alors mises à jour. Dans ce cas, seules les modifications relatives aux matériaux, à l'épaisseur des surfaces et aux sections sont conservées.
Les armatures proposées dans RF-/CONCRETE Members peuvent être exportées vers Revit. Les sections rectangulaires et circulaires sont prises en charge.
Les barres d'armature peuvent ensuite être modifiées dans Revit.
