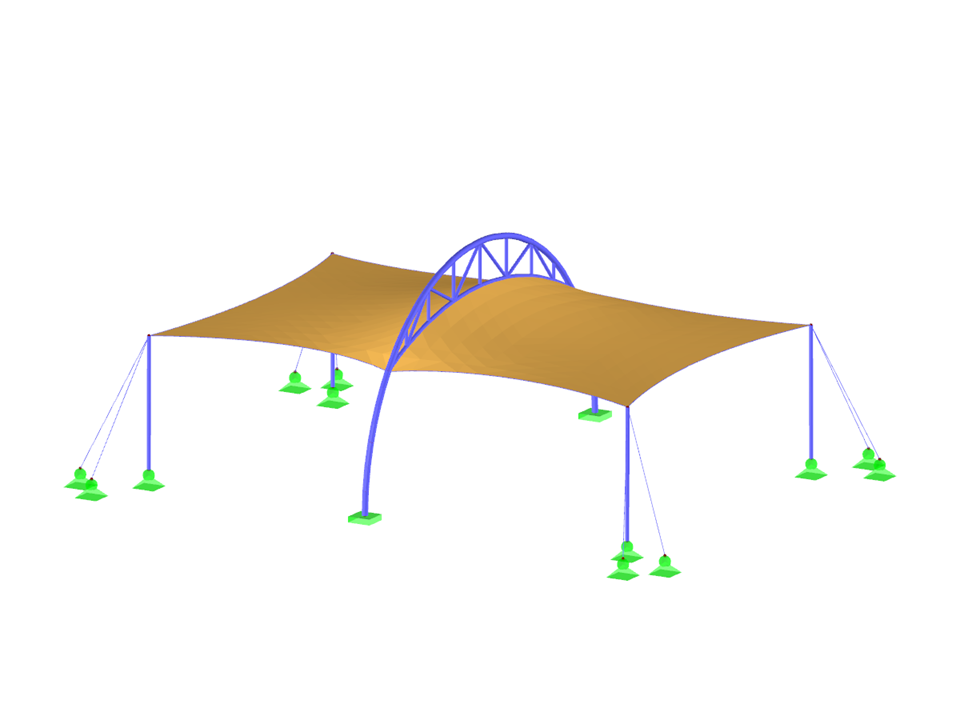

Structure en toile tendue d'un auvent dont la forme est calculée dans le logiciel de calcul de structure RFEM.
Toile d'ombrage à membrane
| Nombre de nœuds | 52 |
| Nombre de lignes | 49 |
| Nombre de barres | 49 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,751 t |
| Cotation fonctionnelle | 15,467 x 11,467 x 5,510 m |
| Version du logiciel | 5.26.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
.png?mw=350&hash=f16140ae43d28213fcc316f52e0fd6e4e724b734)
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicative
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
- Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
- Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
- Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
- Recherches de formes parallèles dans un modèle
- Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)
Par rapport au module additionnel RF-/STEEL Warping Torsion (RFEM 5 / RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Flambement par flexion-torsion (7 DDL) pour RFEM 6 / RSTAB 9 :
- Intégration complète dans l'environnement de RFEM 6 et RSTAB 9
- Le 7e degré de liberté est directement considéré dans le calcul des barres dans RFEM/RSTAB sur l'ensemble du système
- Plus besoin de définir des conditions d'appui ou des rigidités de ressort pour le calcul sur le système équivalent simplifié
- Combinaison possible avec d'autres modules complémentaires, par exemple pour le calcul des charges critiques pour le flambement par torsion et le déversement avec analyse de stabilité
- Aucune restriction concernant les sections en acier à parois minces (il est également possible de calculer les moments de renversement idéaux pour les poutres avec des sections massives en bois, par exemple)
Par rapport au module additionnel RF-/DYNAM Pro - Natural Vibrations (RFEM 5 / RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Analyse modale pour RFEM 6 / RSTAB 9 :
- Coefficients de combinaison prédéfinis pour différentes normes (EC 8, ASCE, etc.)
- Non-considération facultative des masses (par exemple, masse des fondations)
- Méthodes pour déterminer le nombre de modes propres (définie par l'utilisateur, automatique pour atteindre les facteurs de masses modales effectives, automatique pour atteindre la fréquence propre maximale)
- Sortie des masses modales, des masses modales effectives, des facteurs de masse modale et des facteurs de participation
- Sortie tabulaire et graphique des masses en points de maillage
- Diverses options de mise à l'échelle pour les modes propres dans le navigateur de résultats
