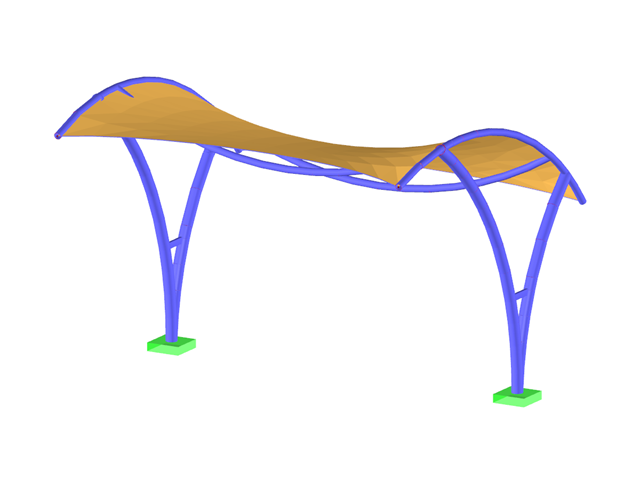

Membrane de la toiture de l'arrêt de bus

La conformité aux codes du bâtiment, tels que les Eurocodes, est essentielle pour garantir la sécurité, l'intégrité structurelle et la durabilité des bâtiments et des structures. La dynamique des fluides numérique (CFD) joue un rôle essentiel dans ce processus en simulant le comportement des fluides, en optimisant les calculs et en aidant les architectes et les ingénieurs à répondre aux exigences de l'Eurocode relatives à l'analyse des charges de vent, à la ventilation naturelle, à la sécurité incendie et à l'efficacité énergétique. En intégrant la CFD dans le processus de conception, les professionnels peuvent créer des bâtiments plus sûrs, plus efficaces et plus conformes aux normes de construction et de conception les plus exigeantes d'Europe.

En mécanique des fluides numérique (CFD), les surfaces complexes qui ne sont pas complètement solides peuvent être modélisées à l'aide de milieux poreux ou de perméabilité. Dans le monde réel, on peut citer par exemple les structures en toile brise-vent, les treillis soudés, les façades et bardages perforés, les persiennes, les rangées de tubes (piles de cylindres horizontaux), etc.

Les structures brise-vents sont des types particuliers de structures textiles qui protègent l'environnement contre les particules chimiques nocives, atténuent l'érosion éolienne et aident à entretenir les sources précieuses. RFEM et RWIND sont utilisés pour l'analyse vent-structure en tant qu'interaction fluide-structure (FSI) unidirectionnelle.
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.

Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :

• Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
• Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
• Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
• Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
• Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
• Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
• Recherches de formes parallèles dans un modèle
• Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)

Par rapport au module additionnel RF-/STEEL Warping Torsion (RFEM 5 / RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Flambement par flexion-torsion (7 DDL) pour RFEM 6 / RSTAB 9 :

• Intégration complète dans l'environnement de RFEM 6 et RSTAB 9
• Le 7e degré de liberté est directement considéré dans le calcul des barres dans RFEM/RSTAB sur l'ensemble du système
• Plus besoin de définir des conditions d'appui ou des rigidités de ressort pour le calcul sur le système équivalent simplifié
• Combinaison possible avec d'autres modules complémentaires, par exemple pour le calcul des charges critiques pour le flambement par torsion et le déversement avec analyse de stabilité
• Aucune restriction concernant les sections en acier à parois minces (il est également possible de calculer les moments de renversement idéaux pour les poutres avec des sections massives en bois, par exemple)

Par rapport au module additionnel RF-/DYNAM Pro - Natural Vibrations (RFEM 5 / RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Analyse modale pour RFEM 6 / RSTAB 9 :

• Coefficients de combinaison prédéfinis pour différentes normes (EC 8, ASCE, etc.)
• Non-considération facultative des masses (par exemple, masse des fondations)
• Méthodes pour déterminer le nombre de modes propres (définie par l'utilisateur, automatique pour atteindre les facteurs de masses modales effectives, automatique pour atteindre la fréquence propre maximale)
• Sortie des masses modales, des masses modales effectives, des facteurs de masse modale et des facteurs de participation
• Sortie tabulaire et graphique des masses en points de maillage
• Diverses options de mise à l'échelle pour les modes propres dans le navigateur de résultats
