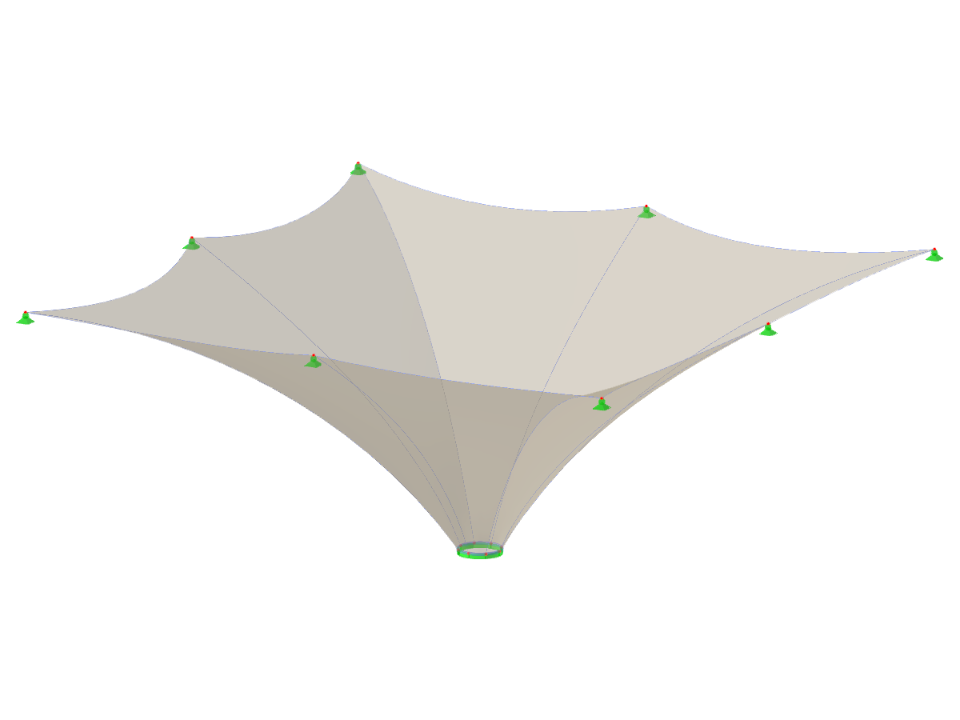

TMS012-b | Structure à membrane tendue
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 16 |
| Nombre de lignes | 24 |
| Nombre de barres | 24 |
| Nombre de surfaces | 8 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,241 t |
| Cotation fonctionnelle | 12,000 x 5,000 x 12,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
