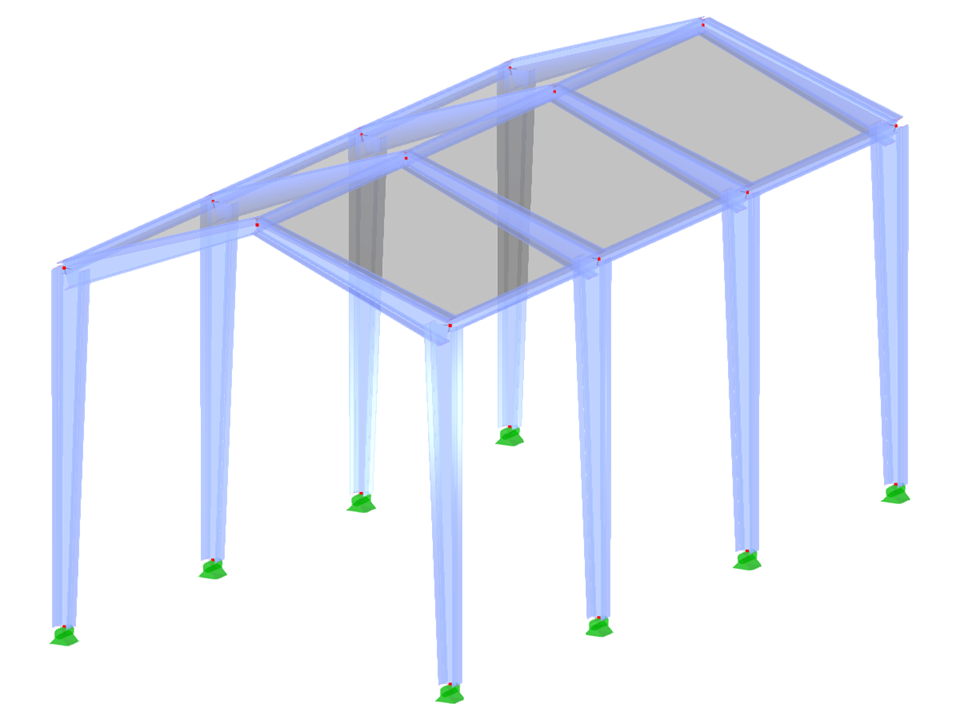

Halle à travées multiples | Portique rigide plié | Poteaux et chevrons à inertie variable
FRS051 | Halle
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 20 |
| Nombre de lignes | 25 |
| Nombre de barres | 25 |
| Nombre de surfaces | 6 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 9,560 t |
| Cotation fonctionnelle | 6,000 x 6,000 x 12,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
