Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré sous forme de bloc (de type fichier *.rfs).

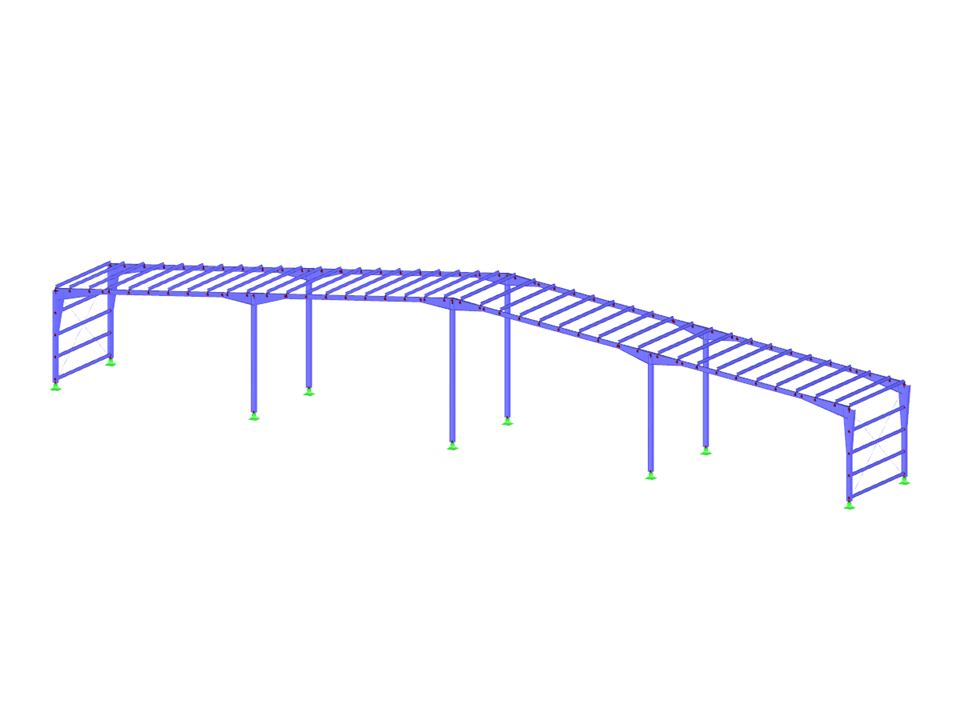

Module de bâtiment industriel à 4 travées
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 132 |
| Nombre de lignes | 92 |
| Nombre de barres | 92 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 19 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 11,333 t |
| Cotation fonctionnelle | 50,320 x 6,320 x 8,313 m |
| Version du logiciel | 5.26.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
