Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.

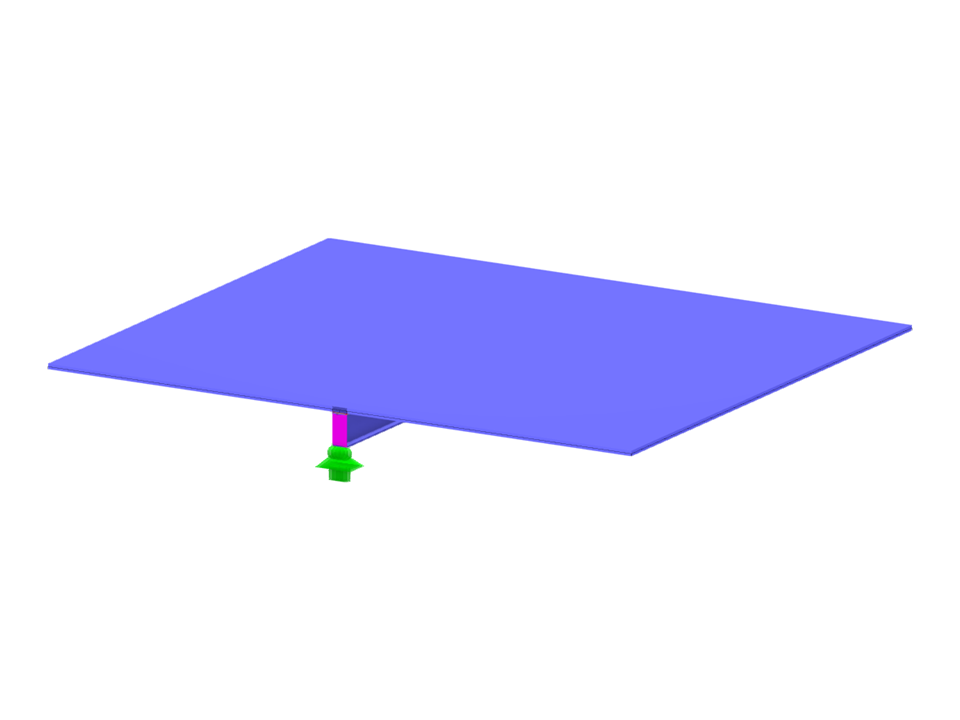

Poutre mixte avec interaction partielle
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 24 |
| Nombre de lignes | 44 |
| Nombre de barres | 1 |
| Nombre de surfaces | 15 |
| Nombre de solides | 1 |
| Poids total | 4,099 t |
| Cotation fonctionnelle | 6,000 x 5,000 x 0,311 m |
| Version du logiciel | 5.26.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
