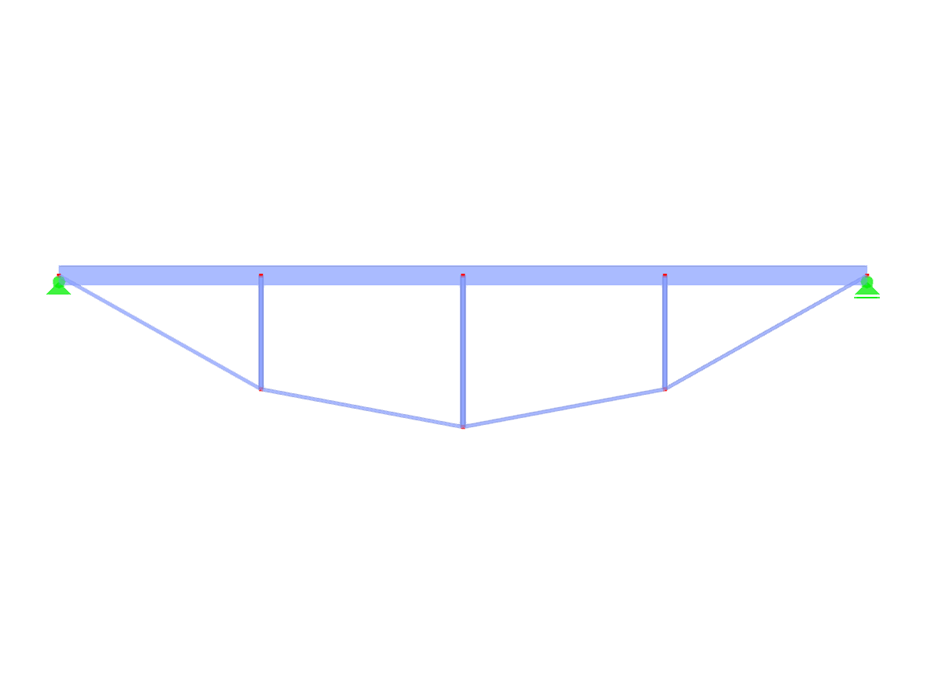

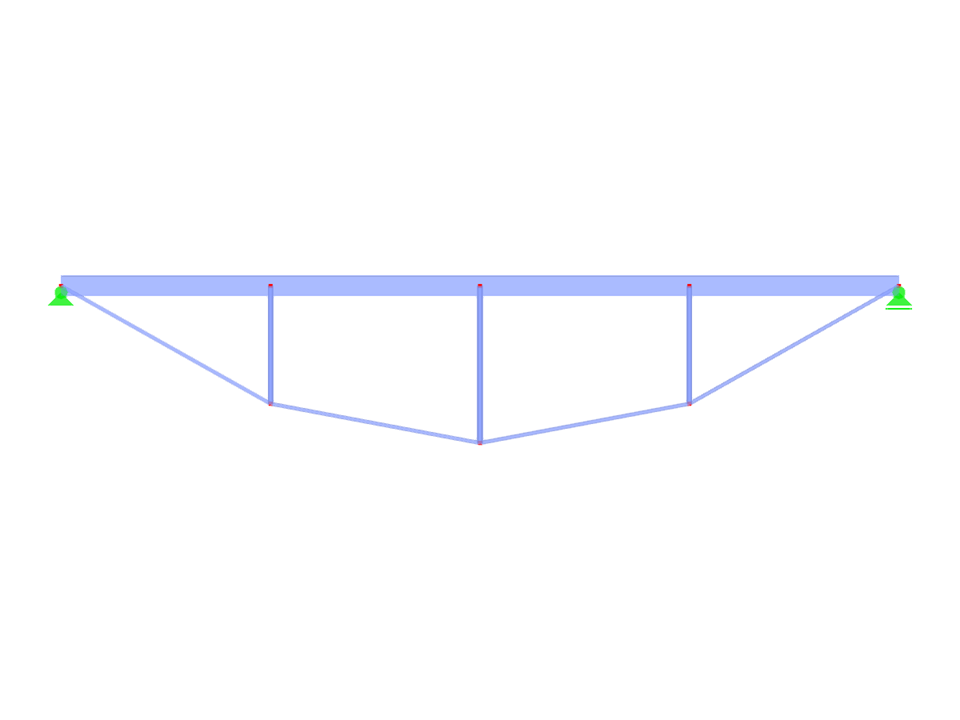

Poutre à corde d'arc inversée | Tige de traction polygonal sur la parabole | Nombre même de travées
IBB003p-plg | Poutre Bowstring inversée
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 8 |
| Nombre de lignes | 11 |
| Nombre de barres | 11 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,240 t |
| Cotation fonctionnelle | 8,000 x 1,500 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
