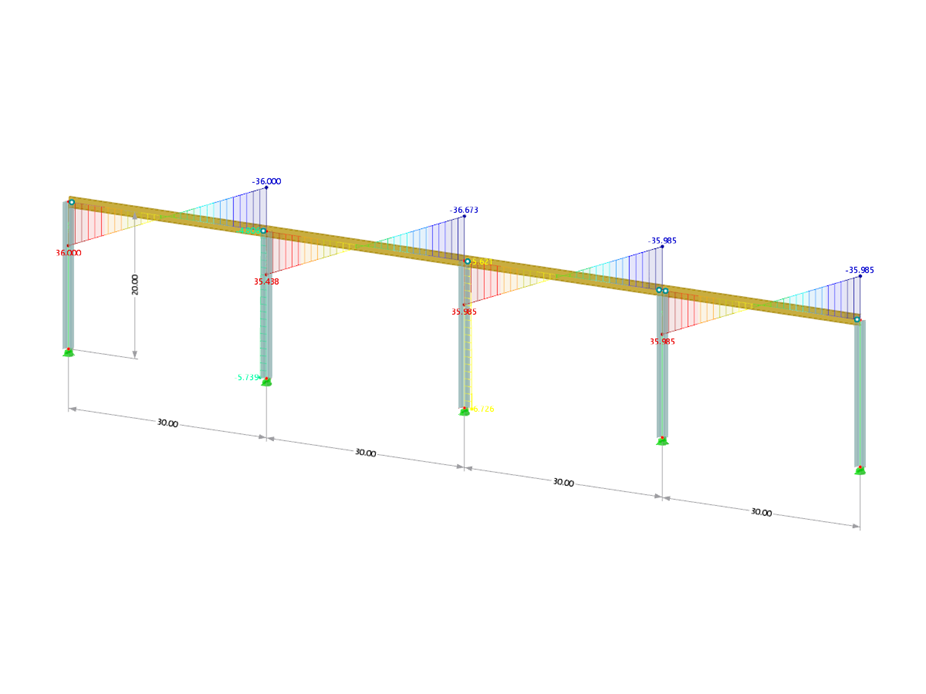

Déterminez les résistances et les facteurs de longueur efficace requis pour les poteaux du matériau ASTM A992 dans le portique des moments illustrés dans la Figure 1 pour la combinaison de charges de gravité maximale, à l'aide du LRFD et de l'ASD.
Exemple de vérification 001013
| Nombre de nœuds | 10 |
| Nombre de lignes | 9 |
| Nombre de barres | 9 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 5,134 t |
| Cotation fonctionnelle | 36,576 x 6,096 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
