Laden Sie hier das Modell eines biegesteifen Anschlusses herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6' vom 22. Februar 2022 (deutsch, 24. Februar 2022 englisch) angewendet.
- Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6
- Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6
- Nachweis von Stahlanschlüssen mit FEM in RFEM 6
- Analyse von Stahlanschlüssen mit FE-Modell in RFEM 6
- Plausibilitätskontrolle | Stahlanschlüsse
- Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6
- Analyse von Stahlanschlüssen mittels FE-Modell in RFEM 6

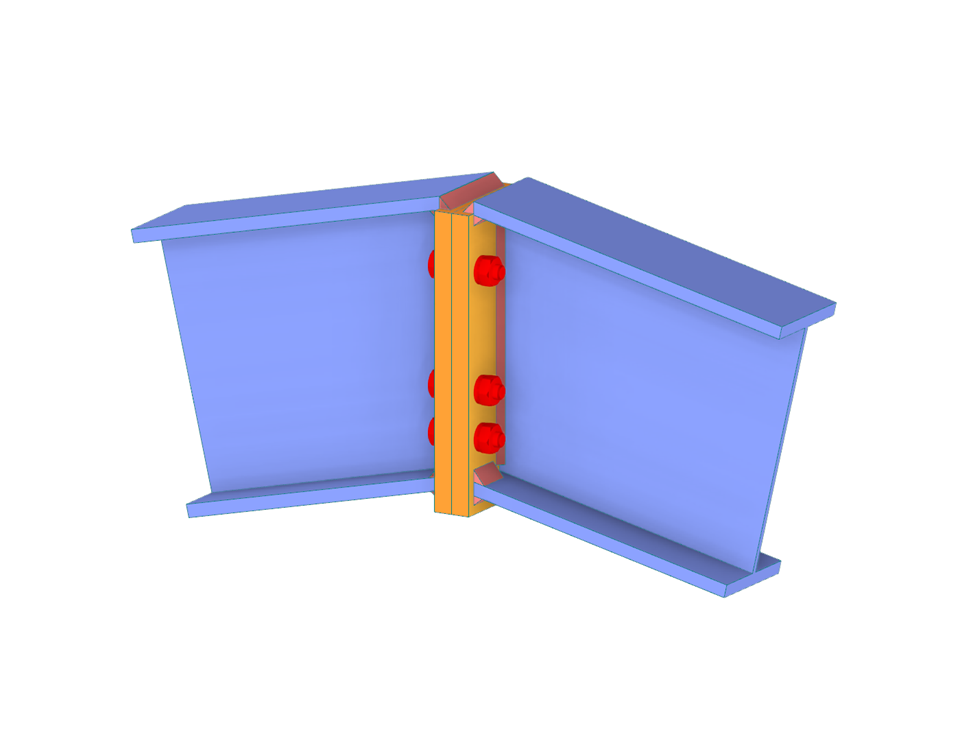

Biegesteifer Stahlanschluss | 1
Anzahl Knoten | 62 |
Anzahl Linien | 91 |
Anzahl Stäbe | 89 |
Anzahl Flächen | 6 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 5 |
Anzahl Lastkombinationen | 10 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 7.096 t |
Abmessungen | 13.000 x 6.001 x 15.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.
Die runden Profile lassen sich untereinander verbinden oder an ebene Bauteile anschließen. Auch die Ausrundungen von genormten und dünnwandigen Profilen können mit einer Schweißnaht angeschlossen werden.
Im Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum ErklärvideoIm Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.
Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Zum ErklärvideoIm Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
