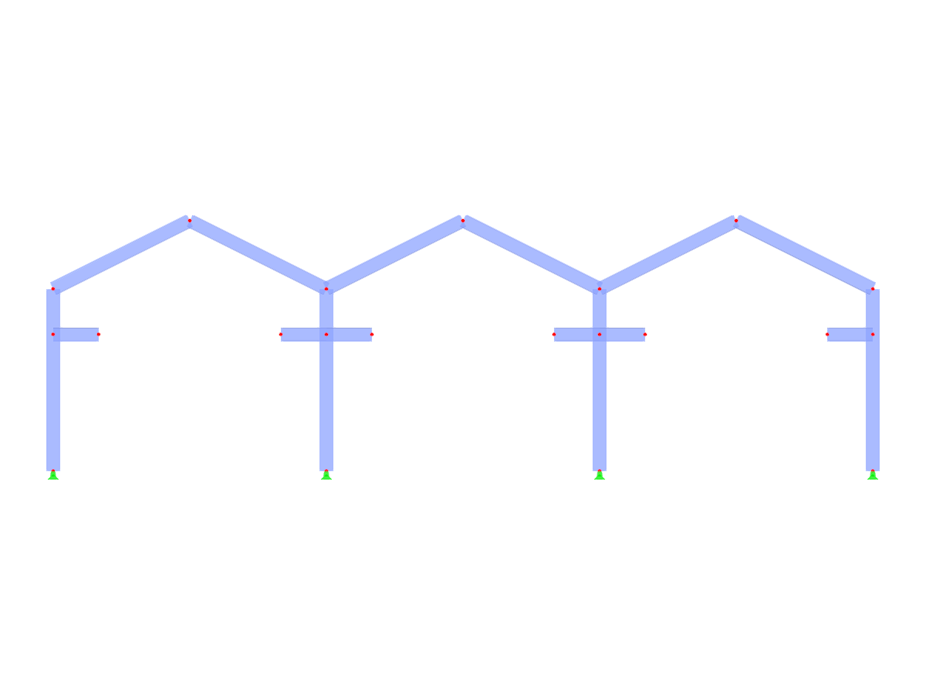

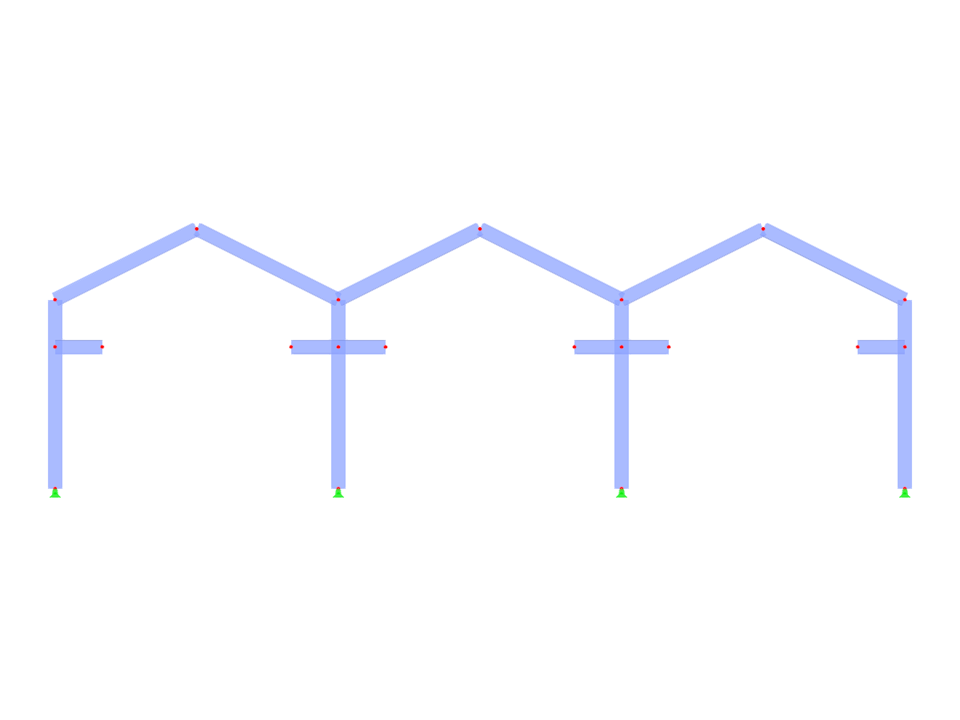

F3B006 | Châssis à trois travées

Cet article présente et explique l'influence de la rigidité en flexion des câbles sur leurs efforts internes. Cet article donne également des conseils pour réduire cette influence.

Le coefficient de sensibilité du déplacement entre étages θ est fourni dans l'EN 1998-1, sections 2.2.2 et 4.4.2.2 afin d'évaluer s'il est également nécessaire de considérer l'analyse du second ordre dans une analyse dynamique. Il peut être calculé et analysé avec RFEM 6 et RSTAB 9.
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

Les clauses 2.2.2 et 4.4.2.2 de l'EN 1998-1 requièrent le calcul en considérant la théorie du second ordre (effet P-Δ) pour la vérification à l'ELU. Cet effet ne doit être pris en compte que si le coefficient de sensibilité du déplacement entre étages θ est inférieur à 0,1.

RFEM 6 et RSTAB 9 permettent d'insérer des « Objets visuels » comme objets repères. Vous pouvez importer les formats de fichier 3ds, stl et obj.

Ces objets vous permettent de créer une meilleure référence aux cotations et aux dimensions.

Sur le site Web de Dlubal : Pour discuter avec Mia, cliquez sur son avatar en bas à droite de la page Web ou consultez sa page spéciale :

Le type de barre « Amortisseur » vous permet de définir un coefficient d'amortissement, une constante de ressort et une masse. Ce type de barre élargit les possibilités dans le cadre de l'analyse de l'historique de temps.

Du point de vue viscoélastique, le type de barre « Amortisseur » est similaire au modèle Kelvin-Voigt qui se compose de l'élément amortisseur et d'un ressort élastique (connectés en parallèle).
