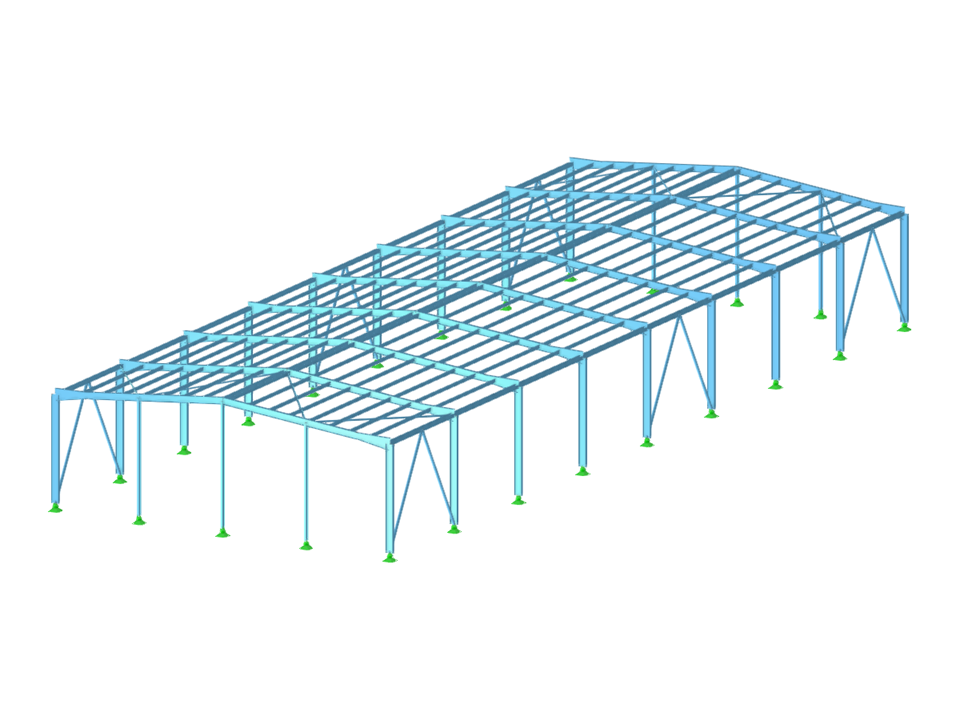

Graduation Thesis 000457 | Étude d'un bâtiment en acier composé d'éléments en PRS à section variable et section formée à froid selon l'Eurocode 3 (Étude comparative avec un bâtiment conventionnel en section laminée)
Halle en acier
| Nombre de nœuds | 237 |
| Nombre de lignes | 408 |
| Nombre de barres | 408 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 20 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 48,600 t |
| Cotation fonctionnelle | 24,000 x 8,200 x 64,000 m |
