Treillis tridimensionnel
Système de treillis 3D composé de prismes triangulaires.
Système avec double treillis de faces à prismes rectangulaires

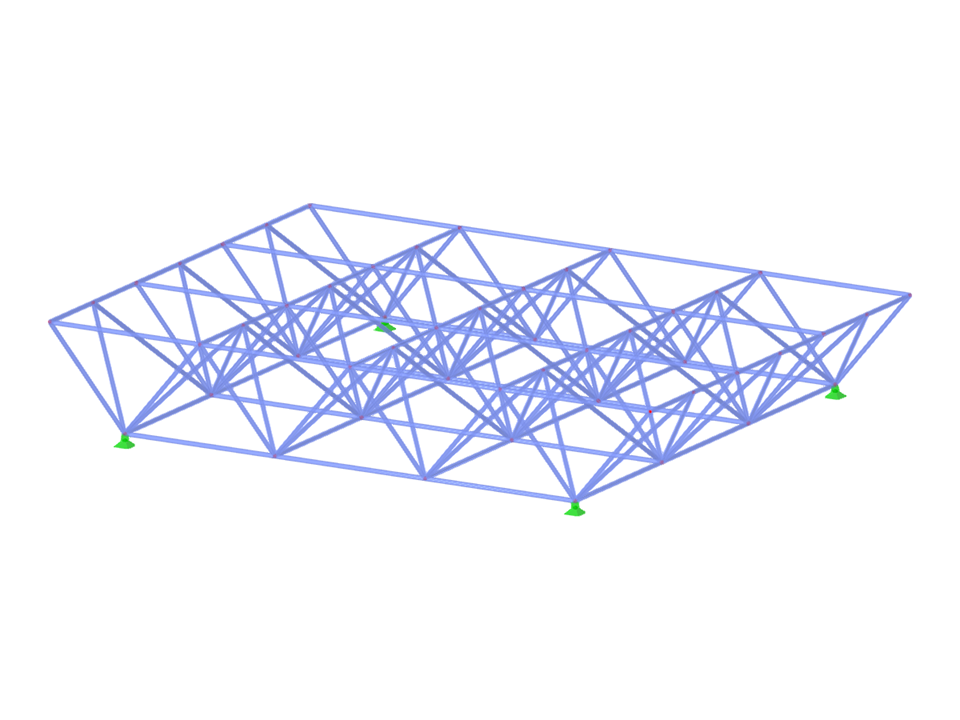

SPT007 | Treillis tridimensionnel
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 51 |
Nombre de lignes | 135 |
Nombre de barres | 135 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,728 t |
Cotation fonctionnelle | 10,000 x 1,500 x 7,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
