Exemple de structure en maçonnerie

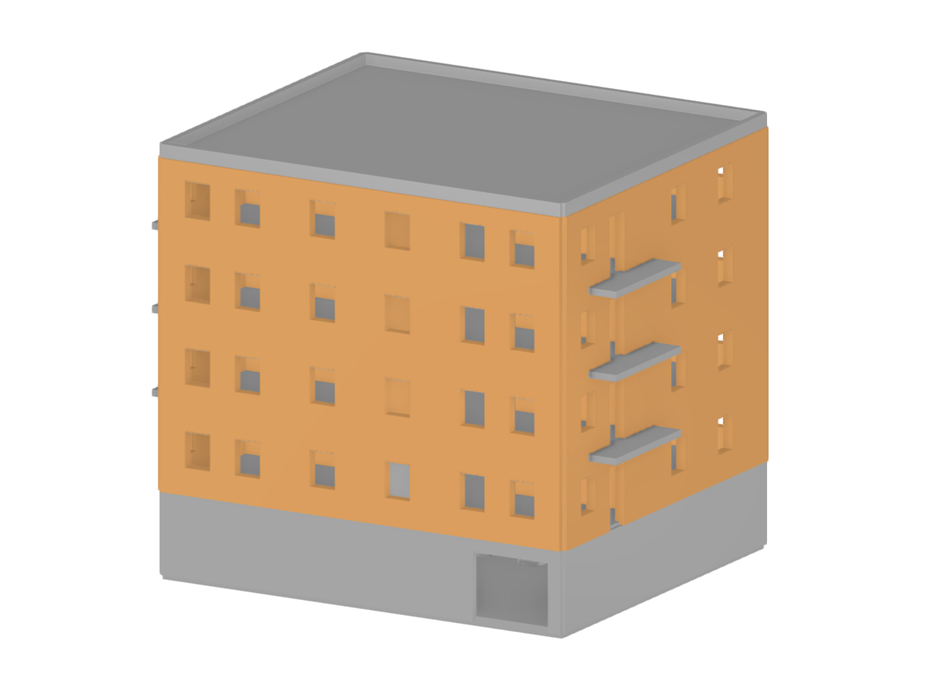

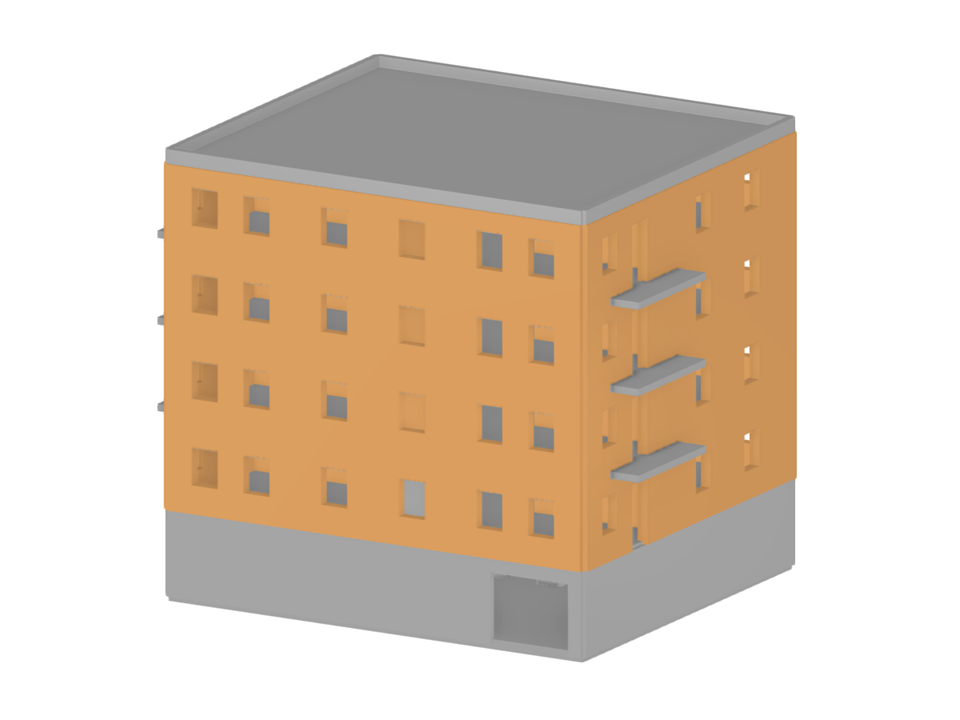

Bâtiment à plusieurs étages en maçonnerie
| Nombre de nœuds | 501 |
| Nombre de lignes | 646 |
| Nombre de barres | 77 |
| Nombre de surfaces | 103 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 5 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1303,017 t |
| Cotation fonctionnelle | 18,600 x 15,500 x 14,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
