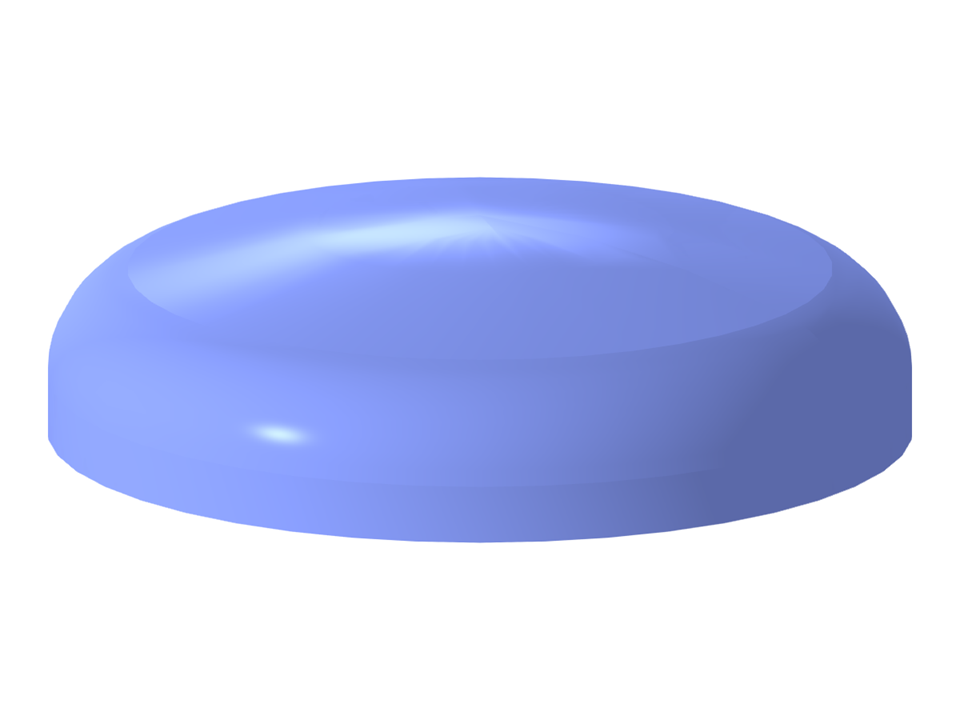

Ce modèle représente un fond bombé elliptique en acier, qui est un composant critique dans la conception des récipients sous pression. Ces fonds sont conçus pour résister à la pression interne et optimiser la distribution des contraintes. Ils sont couramment utilisés dans des industries telles que le traitement chimique et le raffinage du pétrole. La forme semi-elliptique aide à réduire le besoin en matériau tout en conservant l'intégrité structurelle.
Fond semi-elliptique en acier de réservoir sous pression
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 4 |
| Nombre de lignes | 6 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 8,079 t |
| Dimensions (métriques) | 2,900 x 0,722 x 2,900 m |
| Dimensions (impériales) | 9.51 x 2.37 x 9.51 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
