Téléchargez ici le modèle d'un assemblage poutre-poteau en acier avec des diagonales et ouvrez-le avec le logiciel de calcul de structures aux éléments finis RFEM.

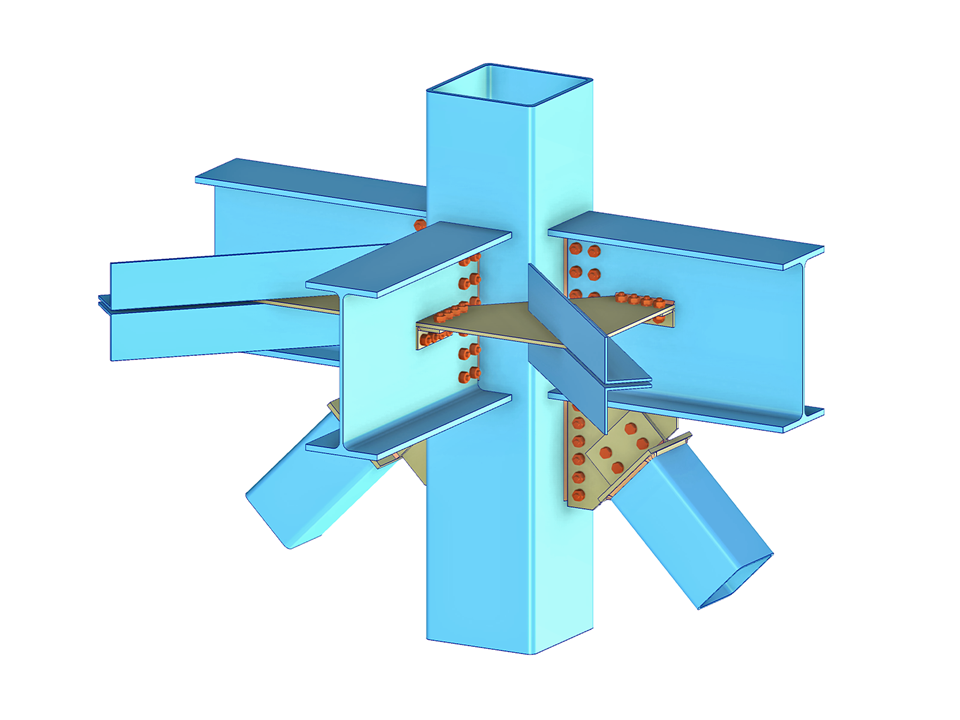

Assemblage d'une poutre en acier à un poteau et aux diagonales
| Nombre de nœuds | 12 |
| Nombre de lignes | 11 |
| Nombre de barres | 11 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,802 t |
| Cotation fonctionnelle | 3,000 x 5,000 x 2,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
