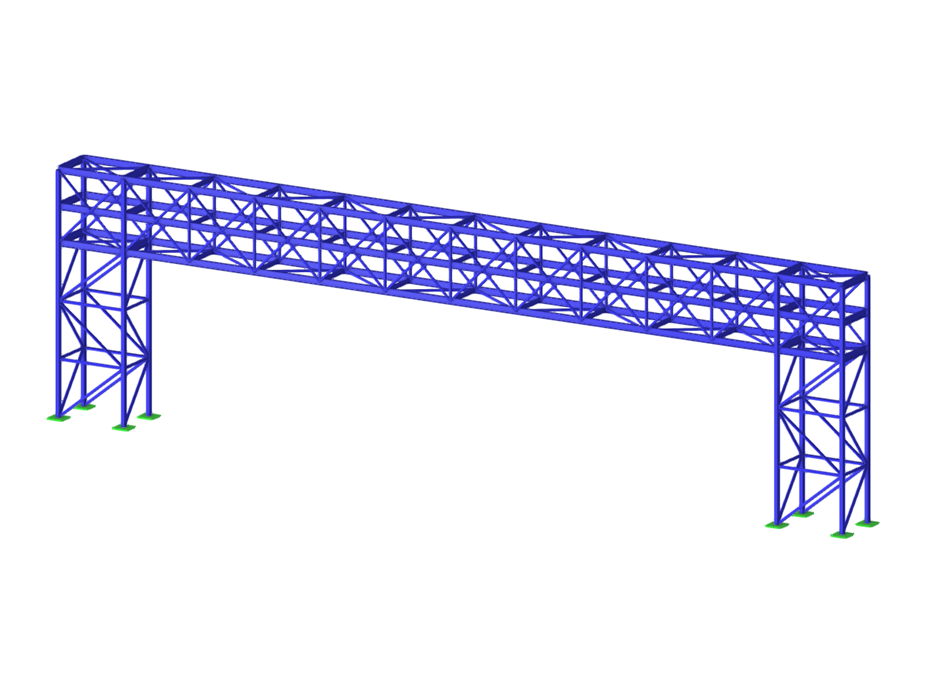

Corridor de pipeline pétrochimique
| Nombre de nœuds | 126 |
| Nombre de lignes | 319 |
| Nombre de barres | 319 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 15 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 14,737 t |
| Cotation fonctionnelle | 36,000 x 10,200 x 2,000 m |
