Téléchargez ici le modèle de structure temporaire et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
- Ce modèle a était généré via Grasshopper et est présenté dans le webinaire «Échange de données entre Rhino/Grasshopper et RFEM 6» du 20 février 2023.

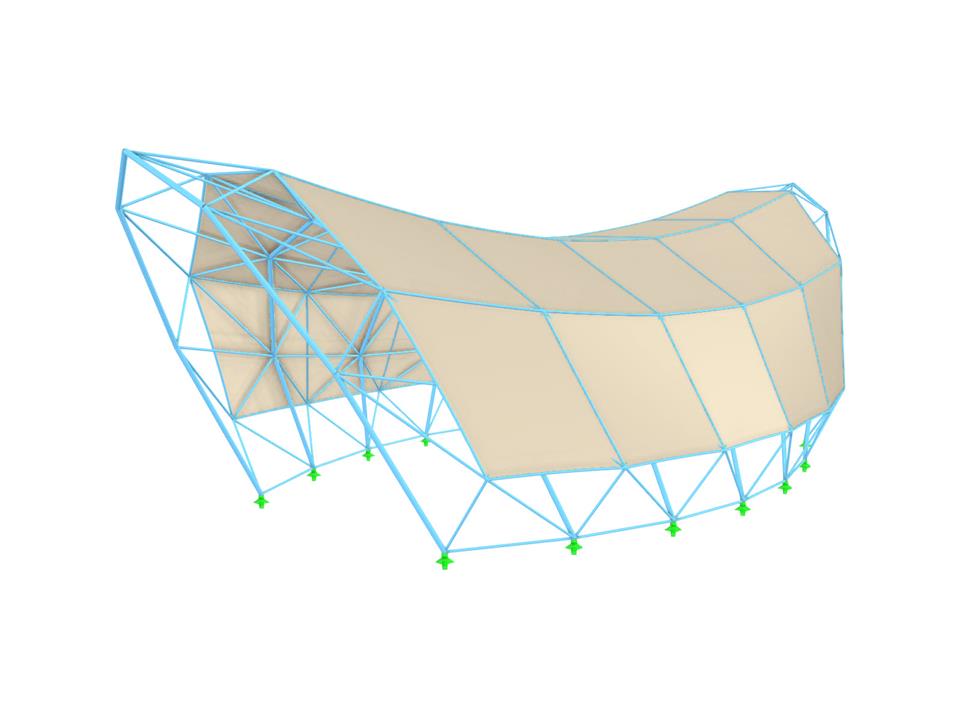

Structure temporaire
| Nombre de nœuds | 98 |
| Nombre de lignes | 288 |
| Nombre de barres | 288 |
| Nombre de surfaces | 25 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 5,460 t |
| Cotation fonctionnelle | 12,861 x 8,400 x 26,095 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
