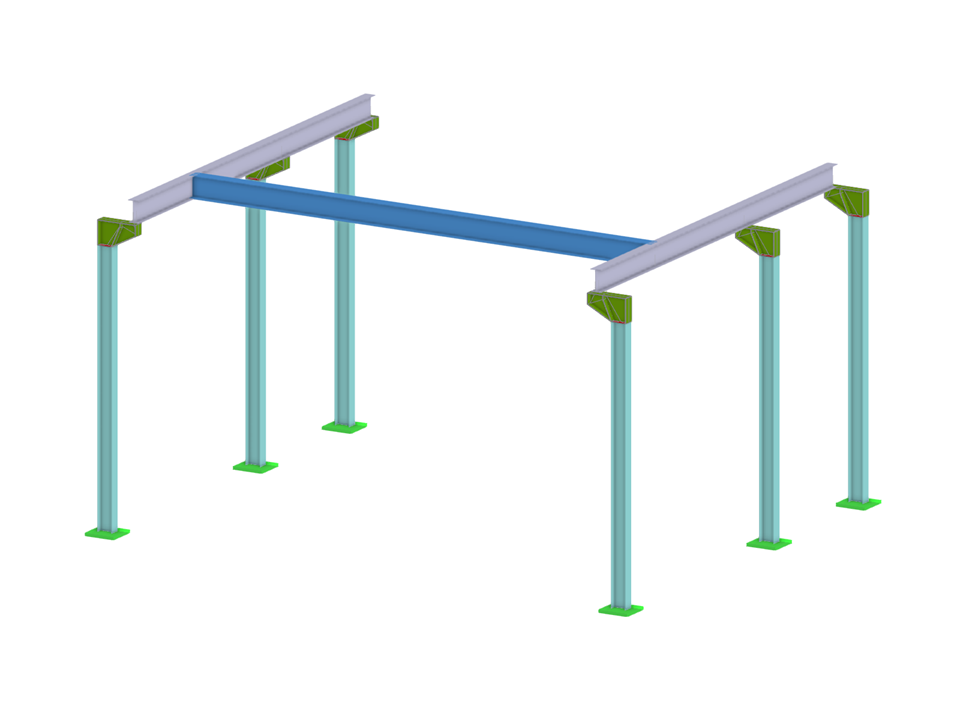

Pont roulant suspendu avec porte-à-faux.
Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Pont roulant avec porte-à-faux
| Nombre de nœuds | 149 |
| Nombre de lignes | 229 |
| Nombre de barres | 13 |
| Nombre de surfaces | 66 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,307 t |
| Cotation fonctionnelle | 15,681 x 5,640 x 112,600 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
